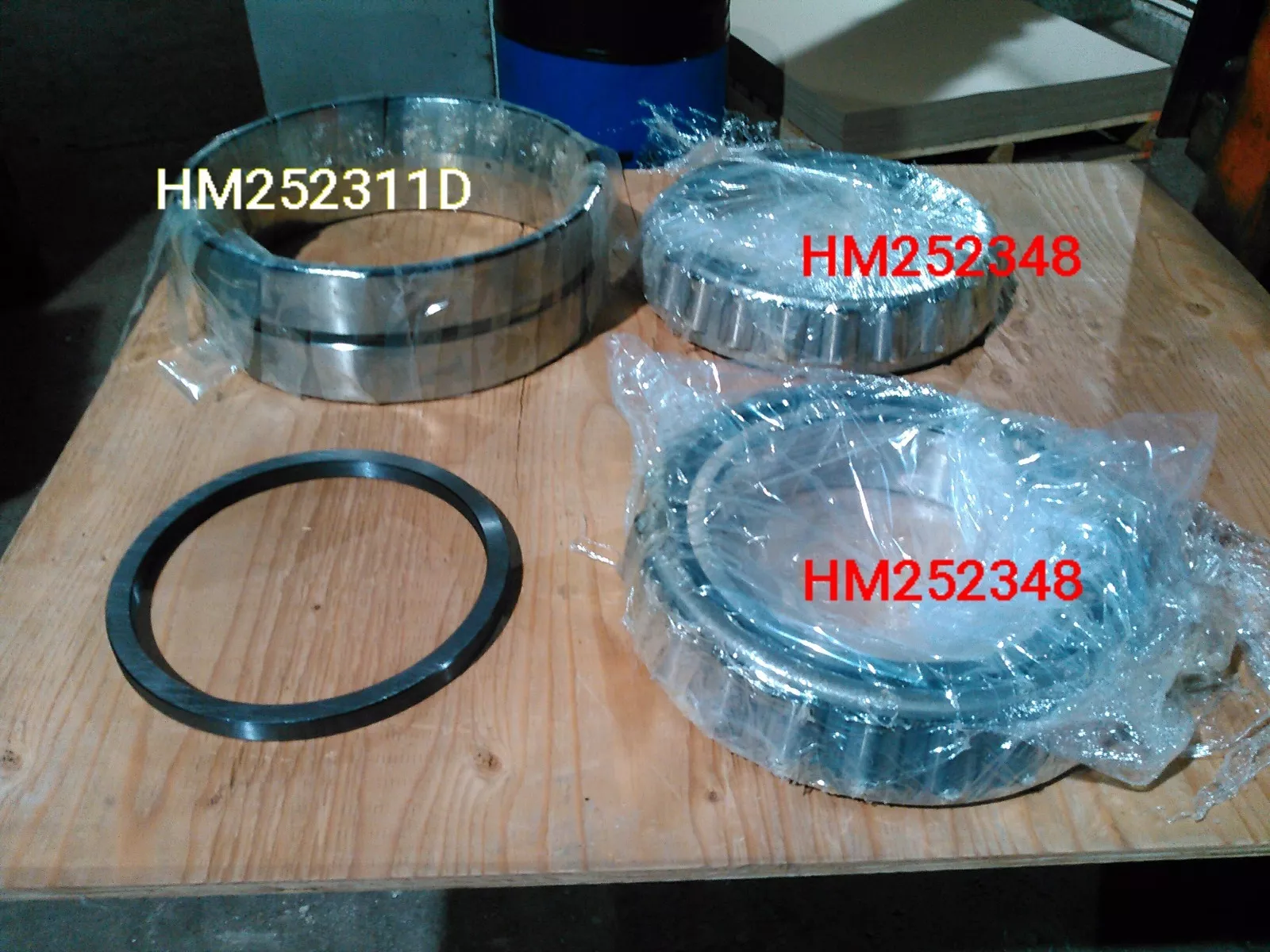

TIMKEN HM252348/HM252311D轴承代号说明
H
M
2
5
2
3
4
8
/
H
M
2
5
2
3
1
1
D
HM：重中型承载
2：24º < 锥角 < 25º30'
523：内径范围：10-11 in
48：部件代号，48表示内圈，内圈基本代号：252348
/：分隔符
HM：重中型承载
2：24º < 锥角 < 25º30'
523：内径范围：10-11 in
11：部件代号，11表示内圈，内圈基本代号：252311
D：TDO 系列，双列外圈
HM：
重中型承载
2：
24º < 锥角 < 25º30'
523：
内径范围：10-11 in
48：
部件代号，48表示内圈，内圈基本代号：252348
/：
分隔符
HM：
重中型承载
2：
24º < 锥角 < 25º30'
523：
内径范围：10-11 in
11：
部件代号，11表示内圈，内圈基本代号：252311
D：
TDO 系列，双列外圈
TIMKEN HM252348/HM252311D轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM252300 |
| 锥体零件号 | HM252348 |
| 外圈零件号 | HM252311D |
| 设计单元 | 英制 |
| 轴承净重 |
177.46 lb 80.497 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
10.2500 in 260.350 mm |
| D - 外圈外径 |
16.6250 in 422.275 mm |
| B - 锥体宽度 |
3.1406 in 79.771 mm |
| C - 双列外圈宽度 |
5.0625 in 128.588 mm |
| T - 轴承锥体总宽度 |
6.8125 in 173.038 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.270 in 6.900 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.06 in 1.5 mm |
| db - 锥体背面背衬直径 |
11.5 in 292 mm |
| Da - 外圈正面背衬直径 |
15.79 in 399.54 mm |
| Aa - 保持架锥体背面间隙 |
0.48 in 12.2 mm |
| a - 有效中心位置ˡ³ˡ |
-0.37 in -9.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（单列，9000万转）ˡ⁴ˡ |
87400 lbf 389000 N |
| C₁ - 动态径向额定值（双列，100万转）ˡ⁵ˡ |
587000 lbf 2610000 N |
| C₉₀₍₂₎ - 动态径向额定值（双列，9000万转）ˡ⁶ˡ |
152000 lbf 677000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
49700 lbf 221000 N |
| 系数规格 | |
| K - 系数ˡ⁸ˡ | 1.76 |
| e - ISO标准系数ˡ⁹ˡ | 0.33 |
| Y₁ - ISO标准系数ˡ¹⁰ˡ | 2.03 |
| Y₂ - ISO标准系数ˡ¹¹ˡ | 3.02 |
| Cg - 几何因子ˡ¹²ˡ | 0.148 |
