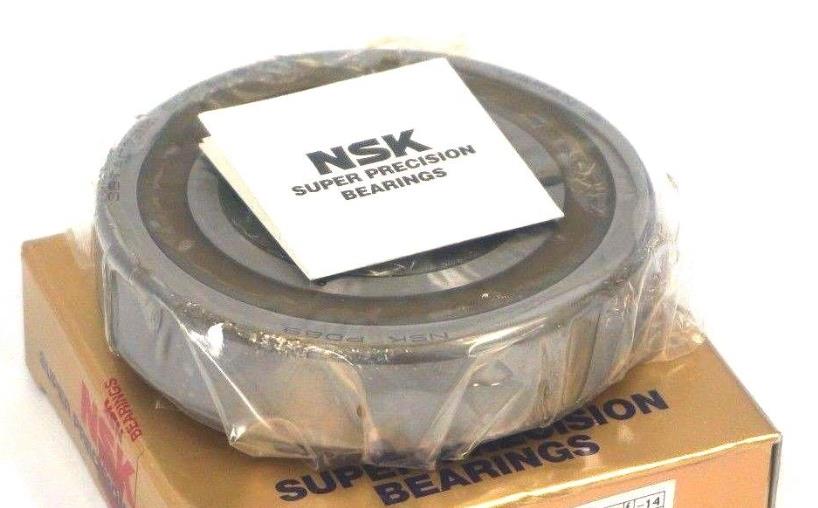

NSK 65BER10HTV1VSUELP3 MTSX Q轴承代号说明
6
5
B
E
R
1
0
H
T
V
1
V
S
U
E
L
P
3
-
M
T
S
X
-
Q
65：高速角接触球轴承，轴承内径：65mm
BER：接触角 25°
10：尺寸系列：10系列
H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
V1V：两侧带非接触式橡胶密封件
SU：单列万能配对
EL：微预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
-MTS：高速主轴轴承用润滑脂，使用温度 -40~130℃
X：油脂填充量代号，约填充空间容积的 15%
-Q：商业包装，金色纸盒不覆膜单个或成对包装
65：
高速角接触球轴承，轴承内径：65mm
BER：
接触角 25°
10：
尺寸系列：10系列
H：
滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
V1V：
两侧带非接触式橡胶密封件
SU：
单列万能配对
EL：
微预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
-MTS：
高速主轴轴承用润滑脂，使用温度 -40~130℃
X：
油脂填充量代号，约填充空间容积的 15%
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
NSK 65BER10HTV1VSUELP3 MTSX Q轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 厚度 | B | 18 |
| 作用点位置 | a | 28 |
| BN | 4 | |
| SN | 10.4 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 72 | |
| Da max | 93 | |
| Db max | 95 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 15.5 |
| 基本额定静载荷 | Cor | 14.2 |
| 极限轴向载荷 | 16.8 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 19400 | |
| 油润滑 - 单列、无预紧 | 30400 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 14550 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 22800 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.447 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：52 N。三列使用时，预紧力为：70.72 N。四列使用时，预紧力为：104 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：100 N/μm。三列使用时，轴向刚度为：148 N/μm。四列使用时，轴向刚度为：200 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
