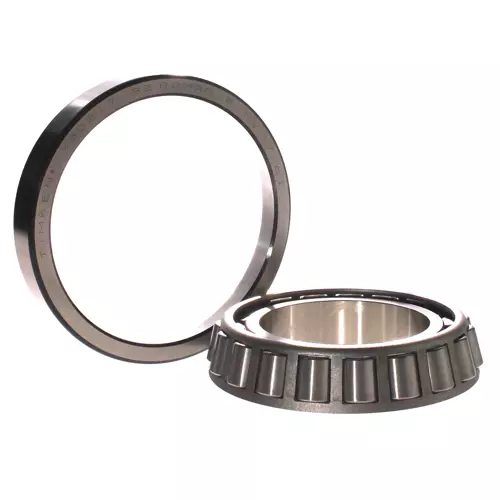

TIMKEN 30217-90KB2轴承代号说明
3
0
2
1
7
-
9
0
K
B
2
3：圆锥滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
17：内径：85 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B2：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
17：
内径：85 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B2：
材料代码
TIMKEN 30217-90KB2轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 30217 |
| 锥体零件号 | X30217 |
| 外圈零件号 | Y30217 |
| 设计单元 | 公制 |
| 轴承净重 |
2.1 Kg 4.6 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30217 |
| 尺寸规格 | |
| d - 内径 |
85 mm 3.3465 in |
| D - 外圈外径 |
150 mm 5.9055 in |
| B - 锥体宽度 |
28.000 mm 1.1024 in |
| C - 外圈宽度 |
24.000 mm 0.9449 in |
| T - 轴承宽度 |
30.500 mm 1.2008 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.03 mm 0.08 in |
| da - 锥体正面背衬直径 |
93 mm 3.66 in |
| db - 锥体背面背衬直径 |
97 mm 3.82 in |
| Da - 外圈正面背衬直径 |
142.00 mm 5.63 in |
| Db - 外圈背面背衬直径 |
136.91 mm 5.39 in |
| Ab - 保持架锥体正面游隙 |
5.1 mm 0.2 in |
| Aa - 保持架锥体背面游隙 |
1.3 mm 0.05 in |
| a - 有效中心位置ˡ³ˡ |
-0.3 mm -0.01 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
61200 N 13800 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
236000 N 53100 lbf |
| C₀ - 静态径向载荷额定值 |
236000 N 53000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
44000 N 9900 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.39 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 101.2 |
| G₂ - 发热系数（挡边-滚子端） | 24.9 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0833 |
