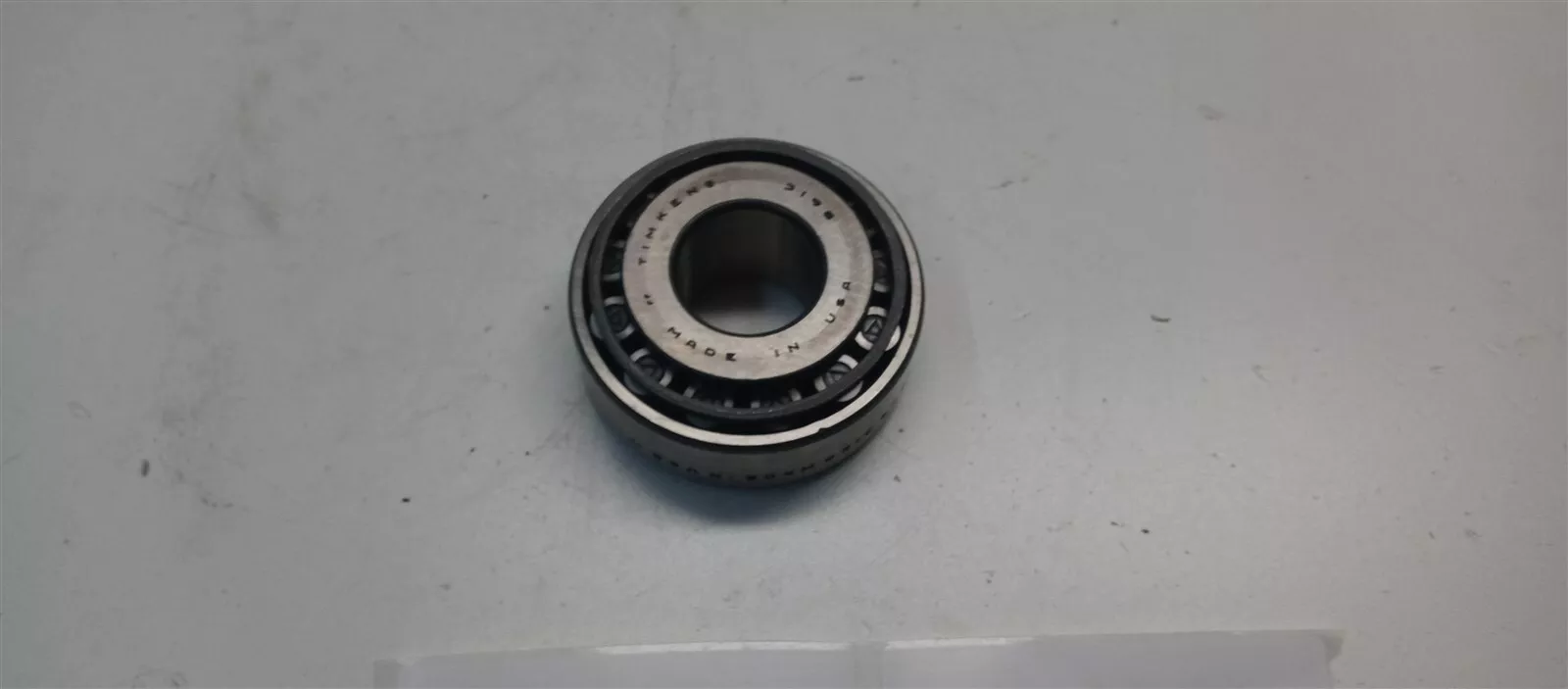

TIMKEN 3198/3120轴承代号说明
3
1
9
8
/
3
1
2
0
3198：圆锥滚子轴承内圈基本代号：3198
/：分隔符
3120：圆锥滚子轴承外圈基本代号：3120
3198：
圆锥滚子轴承内圈基本代号：3198
/：
分隔符
3120：
圆锥滚子轴承外圈基本代号：3120
TIMKEN 3198/3120轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 3100 |
| 锥体零件号 | 3198 |
| 外圈零件号 | 3120 |
| 设计单元 | 英制 |
| 轴承净重 |
1.4 lb 0.6 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 1/8 in 28.575 mm |
| D - 外圈外径 |
2.8593 in 72.626 mm |
| B - 锥体宽度 |
1.1810 in 29.997 mm |
| C - 外圈宽度 |
0.9375 in 23.813 mm |
| T - 轴承宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.05 in 1.3 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
1.46 in 37 mm |
| db - 锥体背面背衬直径 |
1.54 in 39 mm |
| Da - 外圈正面背衬直径 |
2.68 in 67.10 mm |
| Db - 外圈背面背衬直径 |
2.40 in 60.96 mm |
| Ab - 保持架锥体正面间隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面间隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.4 in -10.2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
5520 lbf 24600 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
21300 lbf 94800 N |
| C₀ - 静态径向额定值 |
22800 lbf 102000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3140 lbf 14000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.76 |
| e - ISO标准系数ˡ⁸ˡ | 0.33 |
| Y - ISO标准系数ˡ⁹ˡ | 1.8 |
| G₁ - 发热系数（滚子滚道） | 23.4 |
| G₂ - 发热系数（挡边-滚子端） | 8.76 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0697 |
