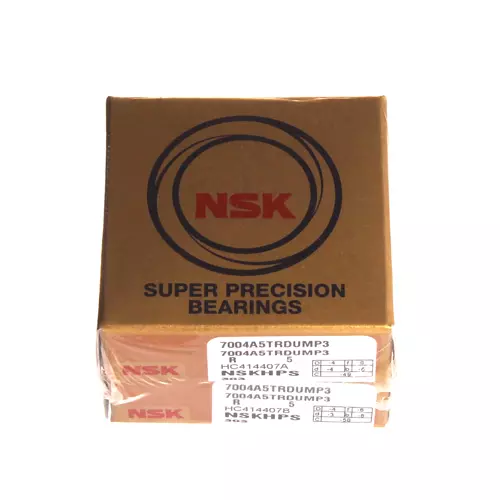

NSK 7004A5TRDUMP3轴承代号说明
7
0
0
4
A
5
T
R
D
U
M
P
3
7：角接触球轴承
0：尺寸系列：10系列
04：内径代号，内径：20 mm
A5：接触角 25°
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：双列万能配对
M：中预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
7：
角接触球轴承
0：
尺寸系列：10系列
04：
内径代号，内径：20 mm
A5：
接触角 25°
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：
双列万能配对
M：
中预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
NSK 7004A5TRDUMP3轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 20 |
| 外径 | D | 42 |
| 厚度 | B | 12 |
| 作用点位置 | a | 13.2 |
| rmin | 0.6 | |
| r1 min | 0.3 | |
| da min | 25 | |
| Da max | 37 | |
| Db max | 39.5 | |
| ra max | 0.6 | |
| rb max | 0.3 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 11.2 |
| 基本额定静载荷 | Cor | 6.25 |
| 极限轴向载荷 | 5.45 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 32300 | |
| 油润滑 - 单列、无预紧 | 48400 | |
| 脂润滑 - 双列、M预紧 | 20995 | |
| 脂润滑 - 双列、M预紧（连续安全运行） | 15746.25 | |
| 油润滑 - 双列、M预紧 | 31460 | |
| 油润滑 - 双列、M预紧（连续安全运行） | 23595 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.067 | |
| 计算结果 | ||
| 预紧力（N） | 205 N | |
| 轴向刚度（N/μm） | 97 N/μm | |
| 径向刚度（N/μm） | 194 N/μm | |
| 测量轴向游隙（μm） | -10μm | |
