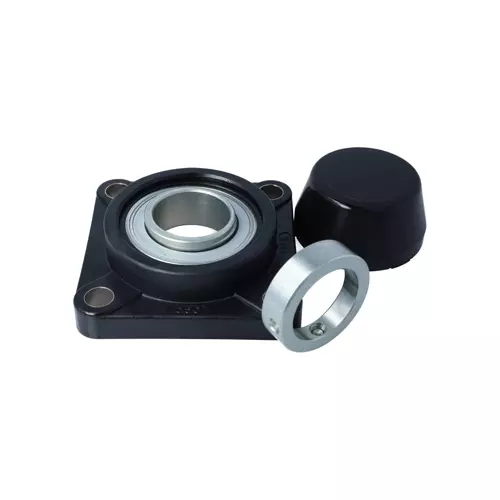

INA PCJ50-TV-FA125.5轴承代号说明
P
C
J
5
0
-
T
V
-
F
A
1
2
5
-
5
P：两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CJ：四螺栓方形法兰式轴承座
50：内径代号，内径：50 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-FA125-5：带Corrotect涂层，防腐蚀
P：
两侧带 NPP 唇封（P密封）的外球面球轴承座安装单元
CJ：
四螺栓方形法兰式轴承座
50：
内径代号，内径：50 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-FA125-5：
带Corrotect涂层，防腐蚀
INA PCJ50-TV-FA125.5轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| L | 143 mm | 法兰宽度 |
| U | 57.8 mm | 单元总高度 |
| Cr | 37,500 N | 径向额定动载荷 |
| C0r | 23,200 N | 径向额定静载荷 |
| C0r G | 19,600 N | 承载能力（外壳） |
| 1.32 kg | 重量 | |
| 尺寸参数 | ||
| A | 43 mm | 外壳高度 |
| A1 | 21 mm | 法兰厚度 |
| A2 | 25 mm | 滚道距离 |
| V | 115 mm | 壳体肩部直径 |
| Q | 1/4-28 UNF | 连接螺纹润滑 |
| d3 | 69 mm | 偏心套外径 |
| 安装参数 | ||
| J | 111 mm | 固定孔距 |
| N | 17 mm | 固定孔 |
| n | 4 | 螺丝孔数 |
| 附加附件 | ||
| 1 | 壳体数量 | |
| GEH.CJ10-TV-HLA | 外壳 | |
| GRAE50-NPP-B-FA107/125.5 | 轴承型号 | |
| KASK10 | 保护帽 | |
INA PCJ50-TV-FA125.5轴承后缀
| 制造说明 | FA125 | 外壳带防腐涂层 |
| 特殊材质 | TV | 塑料外壳 |
