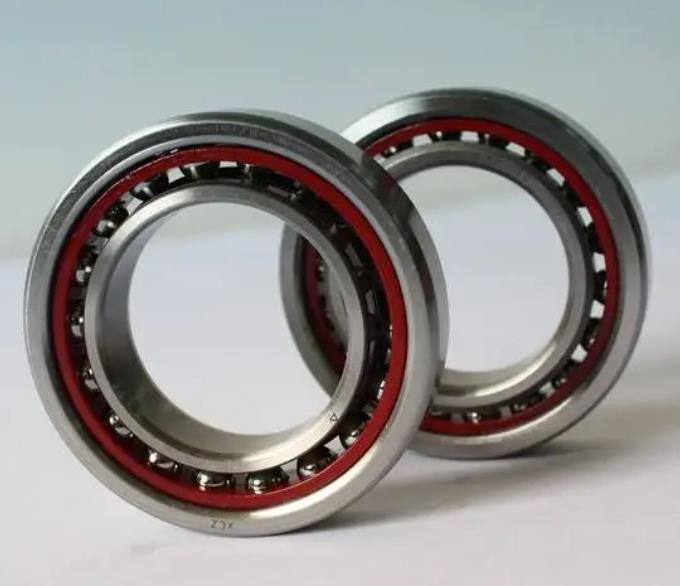

NSK 45BNR10XTDTP4轴承代号说明
4
5
B
N
R
1
0
X
T
D
T
P
4
45：高速角接触球轴承，轴承内径：45mm
BNR：接触角 18°
10：尺寸系列：10系列
X：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
DT：双列串联（<<）配对
P4：ISO 4级精度
45：
高速角接触球轴承，轴承内径：45mm
BNR：
接触角 18°
10：
尺寸系列：10系列
X：
滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
DT：
双列串联（<<）配对
P4：
ISO 4级精度
NSK 45BNR10XTDTP4轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度 | B | 16 |
| 作用点位置 | a | 17.6 |
| C | 21 | |
| BN | 3.4 | |
| SN | 9.3 | |
| r1 min | 0.6 | |
| rmin | 1 | |
| da min | 51 | |
| Da max | 69 | |
| Db max | 70 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 11.7 |
| 基本额定静载荷 | Cor | 9 |
| 极限轴向载荷 | 8.35 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 35000 | |
| 油润滑 - 单列、无预紧 | 55000 | |
| 脂润滑 - 双列、0预紧 | 29750 | |
| 脂润滑 - 双列、0预紧（连续安全运行） | 22312.5 | |
| 油润滑 - 双列、0预紧 | 46750 | |
| 油润滑 - 双列、0预紧（连续安全运行） | 35062.5 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.6 |
| 质量（参考值） | 0.246 | |
| 计算结果 | ||
| 预紧力（N） | N | |
| 轴向刚度（N/μm） | N/μm | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | μm | |
