TIMKEN LM78349/LM78310A轴承代号说明
L
M
7
8
3
4
9
/
L
M
7
8
3
1
0
A
LM：轻中型承载
7：32º30' < 锥角 < 36º
83：内径范围：1-2 in
49：部件代号，49表示内圈，内圈基本代号：78349
/：分隔符
LM：轻中型承载
7：32º30' < 锥角 < 36º
83：内径范围：1-2 in
10：部件代号，10表示内圈，内圈基本代号：78310
A：内部设计优化
LM：
轻中型承载
7：
32º30' < 锥角 < 36º
83：
内径范围：1-2 in
49：
部件代号，49表示内圈，内圈基本代号：78349
/：
分隔符
LM：
轻中型承载
7：
32º30' < 锥角 < 36º
83：
内径范围：1-2 in
10：
部件代号，10表示内圈，内圈基本代号：78310
A：
内部设计优化

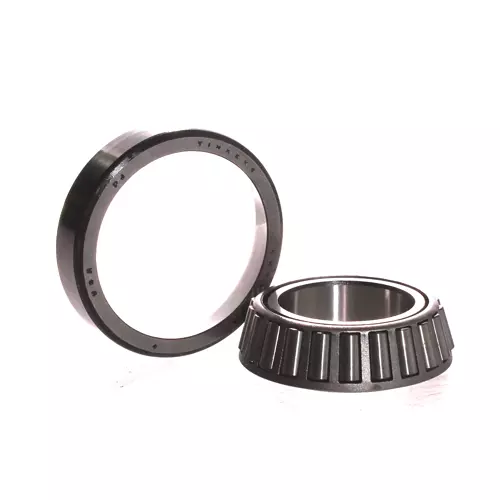

TIMKEN LM78349/LM78310A轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LM78300 |
| 锥体零件号 | LM78349 |
| 外圈零件号 | LM78310A |
| 设计单元 | 英制 |
| 轴承净重 |
0.4 lb 0.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1.3775 in 34.989 mm |
| D - 外圈外径 |
2.4399 in 61.973 mm |
| B - 锥体宽度 |
0.6693 in 17.000 mm |
| C - 外圈宽度 |
0.5354 in 13.599 mm |
| T - 轴承宽度 |
0.6575 in 16.701 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.56 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.57 in 40 mm |
| db - 锥体背面背衬直径 |
1.81 in 46 mm |
| Da - 外圈正面背衬直径 |
2.34 in 59.44 mm |
| Db - 外圈背面背衬直径 |
2.13 in 54.10 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.1 in -2.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
2480 lbf 11000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
9560 lbf 42500 N |
| C₀ - 静态径向载荷额定值 |
11800 lbf 52400 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1880 lbf 8380 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.31 |
| e - ISO标准系数ˡ⁸ˡ | 0.44 |
| Y - ISO标准系数ˡ⁹ˡ | 1.35 |
| G₁ - 发热系数（滚子滚道） | 16.1 |
| G₂ - 发热系数（挡边-滚子端） | 16.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0678 |
