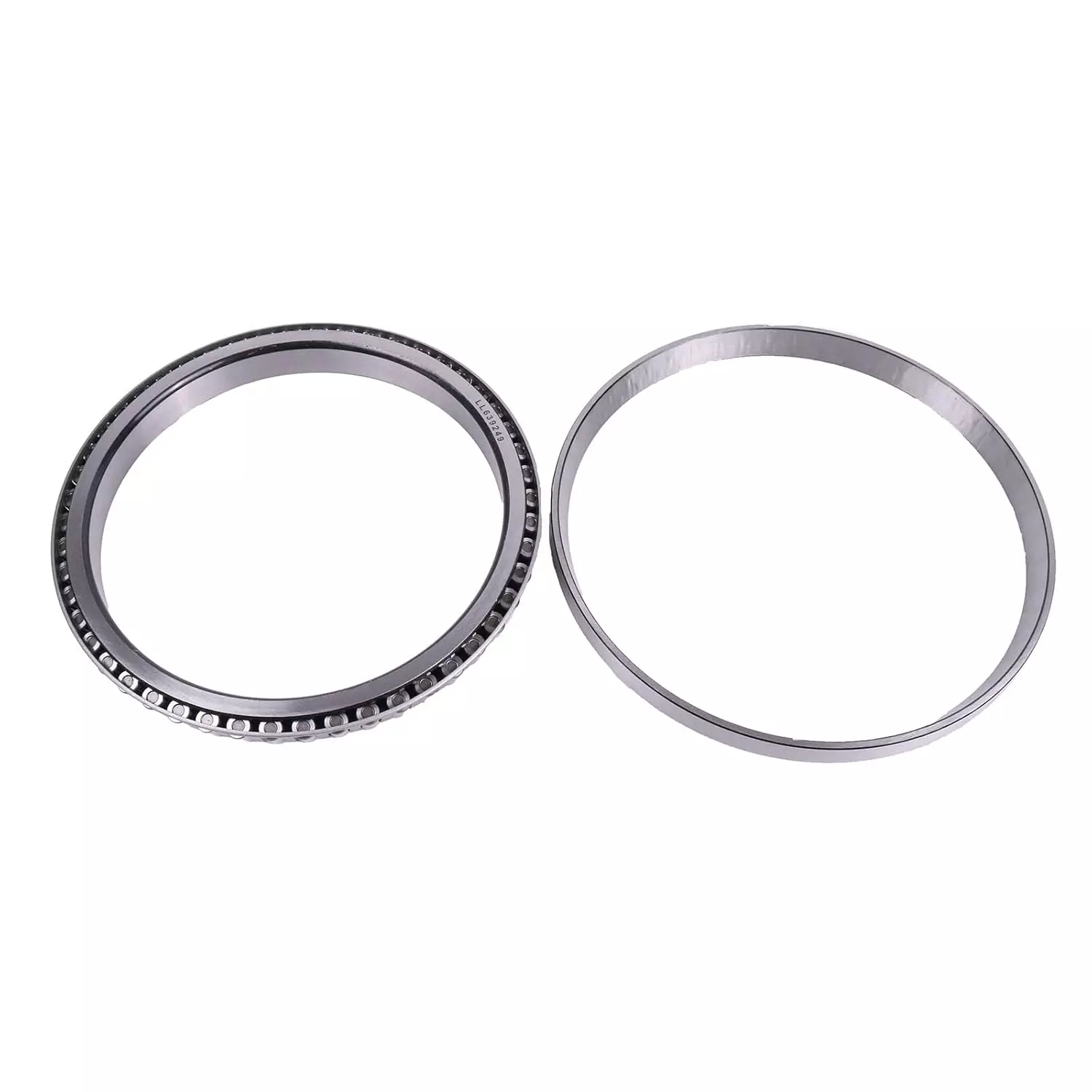

TIMKEN LL639249/LL639210轴承代号说明
L
L
6
3
9
2
4
9
/
L
L
6
3
9
2
1
0
LL：超轻型承载
6：30º30' < 锥角 < 32º30'
392：内径范围：8-9 in
49：部件代号，49表示内圈，内圈基本代号：639249
/：分隔符
LL：超轻型承载
6：30º30' < 锥角 < 32º30'
392：内径范围：8-9 in
10：部件代号，10表示内圈，内圈基本代号：639210
LL：
超轻型承载
6：
30º30' < 锥角 < 32º30'
392：
内径范围：8-9 in
49：
部件代号，49表示内圈，内圈基本代号：639249
/：
分隔符
LL：
超轻型承载
6：
30º30' < 锥角 < 32º30'
392：
内径范围：8-9 in
10：
部件代号，10表示内圈，内圈基本代号：639210
TIMKEN LL639249/LL639210轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LL639200 |
| 锥体零件号 | LL639249 |
| 外圈零件号 | LL639210 |
| 设计单元 | 英制 |
| 轴承净重 |
4.6 lb 2.1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
7.7500 in 196.850 mm |
| D - 外圈外径 |
9.5 in 241.3 mm |
| B - 锥体宽度 |
0.9062 in 23.017 mm |
| C - 外圈宽度 |
0.6875 in 17.463 mm |
| T - 轴承宽度 |
0.9375 in 23.813 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.520 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
7.99 in 203 mm |
| db - 锥体背面背衬直径 |
8.07 in 205 mm |
| Da - 外圈正面背衬直径 |
9.31 in 236.47 mm |
| Db - 外圈背面背衬直径 |
9.13 in 231.90 mm |
| Ab - 保持架锥体正面游隙 |
0.14 in 3.6 mm |
| Aa - 保持架锥体背面游隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ³ˡ |
0.69 in 17.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
10100 lbf 44700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
38800 lbf 172000 N |
| C₀ - 静态径向载荷额定值 |
76300 lbf 340000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
7190 lbf 32000 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.4 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.44 |
| G₁ - 发热系数（滚子滚道） | 443 |
| G₂ - 发热系数（挡边-滚子端） | 230.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.133 |
