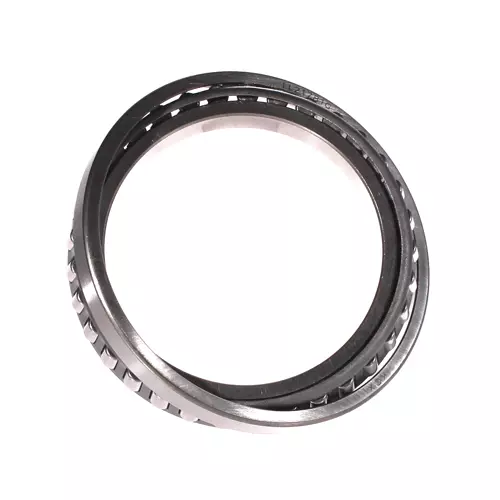

TIMKEN LL217849/LL217810轴承代号说明
L
L
2
1
7
8
4
9
/
L
L
2
1
7
8
1
0
LL：超轻型承载
2：24º < 锥角 < 25º30'
178：内径范围：3-4 in
49：部件代号，49表示内圈，内圈基本代号：217849
/：分隔符
LL：超轻型承载
2：24º < 锥角 < 25º30'
178：内径范围：3-4 in
10：部件代号，10表示内圈，内圈基本代号：217810
LL：
超轻型承载
2：
24º < 锥角 < 25º30'
178：
内径范围：3-4 in
49：
部件代号，49表示内圈，内圈基本代号：217849
/：
分隔符
LL：
超轻型承载
2：
24º < 锥角 < 25º30'
178：
内径范围：3-4 in
10：
部件代号，10表示内圈，内圈基本代号：217810
TIMKEN LL217849/LL217810轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LL217800 |
| 锥体零件号 | LL217849 |
| 外圈零件号 | LL217810 |
| 设计单元 | 英制 |
| 轴承净重 |
1 lb 0.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3 1/2 in 88.9 mm |
| D - 外圈外径 |
4.7812 in 121.442 mm |
| B - 锥体宽度 |
0.5938 in 15.083 mm |
| C - 外圈宽度 |
0.4375 in 11.113 mm |
| T - 轴承宽度 |
0.5938 in 15.083 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.520 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
3.7 in 94 mm |
| db - 锥体背面背衬直径 |
3.82 in 97 mm |
| Da - 外圈正面背衬直径 |
4.65 in 117.10 mm |
| Db - 外圈背面背衬直径 |
4.53 in 115.06 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ³ˡ |
0.12 in 3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
3470 lbf 15400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
13400 lbf 59500 N |
| C₀ - 静态径向载荷额定值 |
20000 lbf 88700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1960 lbf 8730 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.77 |
| e - ISO标准系数ˡ⁸ˡ | 0.33 |
| Y - ISO标准系数ˡ⁹ˡ | 1.81 |
| G₁ - 发热系数（滚子滚道） | 73.4 |
| G₂ - 发热系数（挡边-滚子端） | 74.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0996 |
