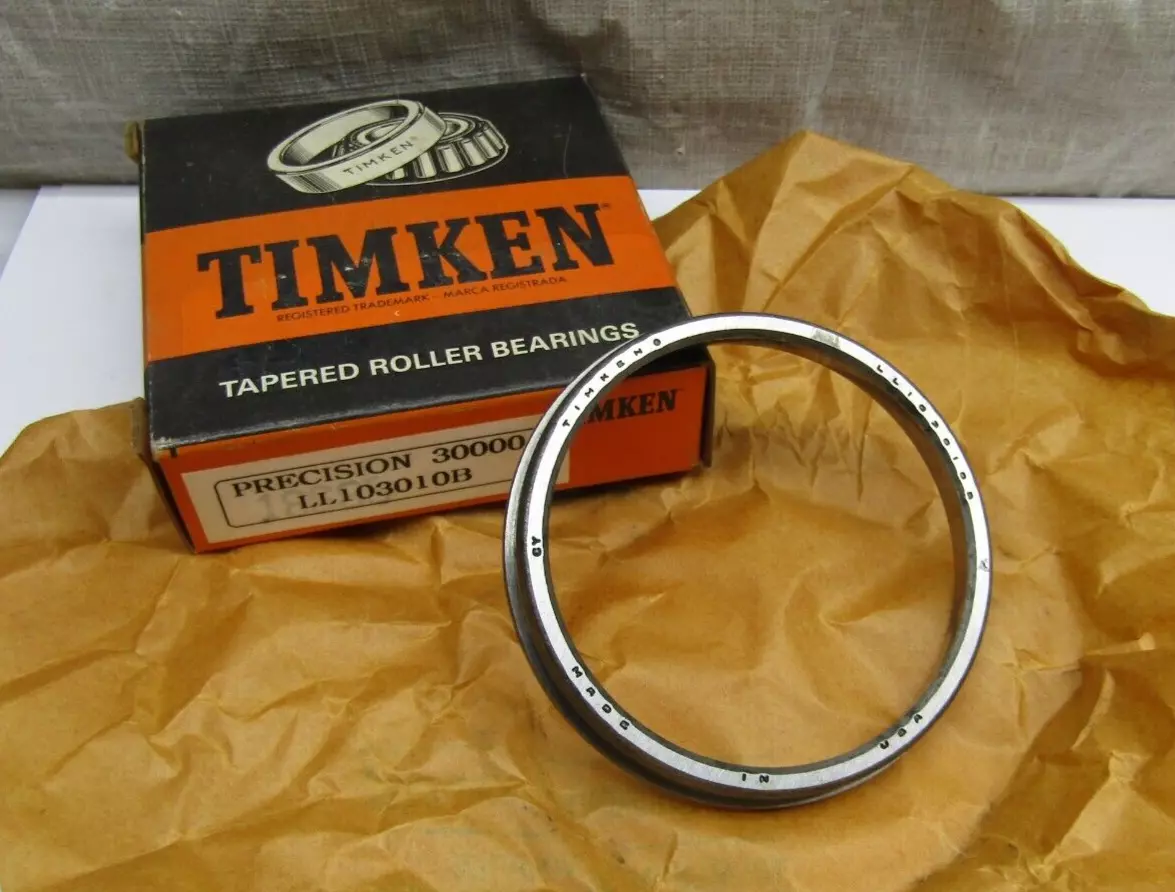

TIMKEN LL103010-B轴承代号说明
L
L
1
0
3
0
1
0
-
B
LL：超轻型承载
1：0º < 锥角 < 24º
030：内径范围：2-3 in
10：部件代号，10表示外圈，外圈基本代号：103010
-B：带法兰外圈
LL：
超轻型承载
1：
0º < 锥角 < 24º
030：
内径范围：2-3 in
10：
部件代号，10表示外圈，外圈基本代号：103010
-B：
带法兰外圈
TIMKEN LL103010-B轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LL103000 |
| 外圈零件号 | LL103010-B |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
2.8125 in 71.438 mm |
| D₁ - 法兰外径 |
2.9225 in 74.232 mm |
| C - 外圈宽度 |
0.3750 in 9.525 mm |
| C₁ - 法兰外圈宽度 |
0.1100 in 2.794 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| Da - 外圈正面背衬直径 |
2.74 in 69.60 mm |
| 系数 | |
| K - 系数ˡ²ˡ | 1.91 |
| e - ISO标准系数ˡ³ˡ | 0.31 |
| Y - ISO标准系数ˡ⁴ˡ | 1.97 |
| G₁ - 发热系数（滚子滚道） | 1630 |
| G₂ - 发热系数（挡边-滚子端） | 168 |
| Cg - 几何因子ˡ⁵ˡ | 0.0637 |
