TIMKEN JLM710949C/JLM710910轴承代号说明
J
L
M
7
1
0
9
4
9
C
/
J
L
M
7
1
0
9
1
0
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
7：32º30' < 锥角 < 36º
109：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：710949
C：尺寸与基本零件号不同，不可互换
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
7：32º30' < 锥角 < 36º
109：内径范围：2-3 in
10：部件代号，10表示内圈，内圈基本代号：710910
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
7：
32º30' < 锥角 < 36º
109：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：710949
C：
尺寸与基本零件号不同，不可互换
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
7：
32º30' < 锥角 < 36º
109：
内径范围：2-3 in
10：
部件代号，10表示内圈，内圈基本代号：710910

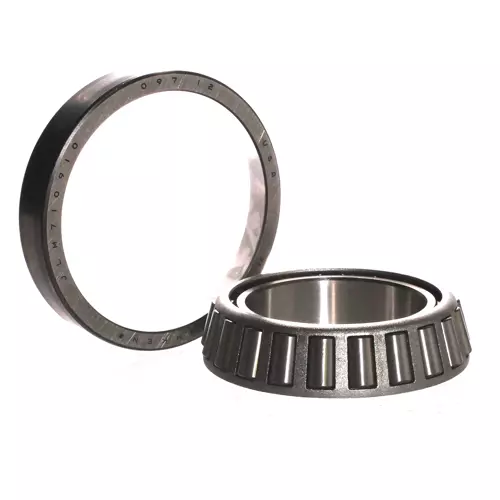

TIMKEN JLM710949C/JLM710910轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LM710900 |
| 锥体零件号 | JLM710949C |
| 外圈零件号 | JLM710910 |
| 设计单元 | 公制 |
| 轴承净重 |
0.8 Kg 1.7 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | LM710900 |
| 尺寸规格 | |
| d - 内径 |
65 mm 2.5591 in |
| D - 外圈外径 |
105 mm 4.1339 in |
| B - 锥体宽度 |
23.000 mm 0.9055 in |
| C - 外圈宽度 |
18.500 mm 0.7283 in |
| T - 轴承宽度 |
24.000 mm 0.9449 in |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面[清除]半径ˡ²ˡ |
1.02 mm 0.04 in |
| da - 锥体正面背衬直径 |
72 mm 2.83 in |
| db - 锥体背面背衬直径 |
78 mm 3.07 in |
| Da - 外圈正面背衬直径 |
101.09 mm 3.98 in |
| Db - 外圈背面背衬直径 |
96.01 mm 3.78 in |
| Ab - 保持架锥体正面间隙 |
3.6 mm 0.14 in |
| Aa - 保持架锥体背面间隙 |
1 mm 0.04 in |
| a - 有效中心位置ˡ³ˡ |
-0.3 mm -0.01 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
33200 N 7470 lbf |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
128000 N 28800 lbf |
| C₀ - 静态径向额定值 |
139000 N 31300 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
25800 N 5810 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.29 |
| e - ISO标准系数ˡ⁸ˡ | 0.45 |
| Y - ISO标准系数ˡ⁹ˡ | 1.32 |
| G₁ - 发热系数（滚子滚道） | 55.5 |
| G₂ - 发热系数（挡边-滚子端） | 22.4 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.102 |
