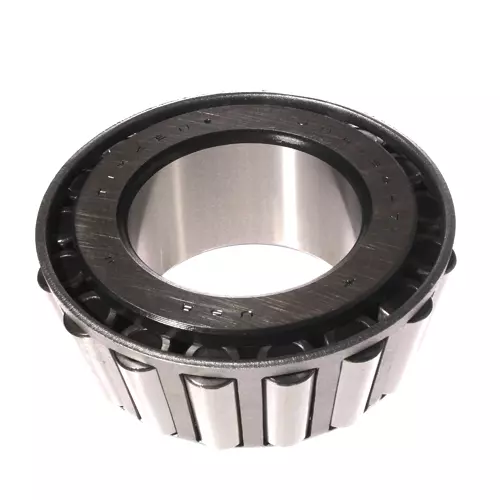

TIMKEN JH415647-N0000轴承代号说明
J
H
4
1
5
6
4
7
-
N
0
0
0
0
J：J 系列，公制尺寸圆锥滚子轴承
H：重型承载
4：27º < 锥角 < 28º30'
156：内径范围：3-4 in
47：部件代号，47表示内圈，内圈基本代号：415647
-N：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
J：
J 系列，公制尺寸圆锥滚子轴承
H：
重型承载
4：
27º < 锥角 < 28º30'
156：
内径范围：3-4 in
47：
部件代号，47表示内圈，内圈基本代号：415647
-N：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
TIMKEN JH415647-N0000轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | H415600 |
| 锥体零件号 | JH415647 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
604000 N 136000 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
157000 N 35200 lbf |
| 完整的Timken零件号 | H415600 |
| 尺寸规格 | |
| d - 锥体孔径 |
75 mm 2.9528 in |
| B - 锥体宽度 |
51 mm 2.0079 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
89 mm 3.5 in |
| db - 锥体背面背衬直径 |
94 mm 3.7 in |
| Ab - 保持架锥体正面游隙 |
3.8 mm 0.15 in |
| Aa - 保持架锥体背面游隙 |
1.5 mm 0.06 in |
| a - 有效中心位置ˡ⁴ˡ |
-14.2 mm -0.56 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
89900 N 20200 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
347000 N 78000 lbf |
| C₀ - 静态径向载荷额定值 |
463000 N 104000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
55700 N 12500 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.61 |
| G₁ - 发热系数（滚子滚道） | 158 |
| G₂ - 发热系数（挡边-滚子端） | 26.4 |
| Cg - 几何因子ˡ⁹ˡ | 0.0931 |
TIMKEN JH415647-N0000轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN JH415647-N0000轴承 | ￥930.32元 | - | 10 |
