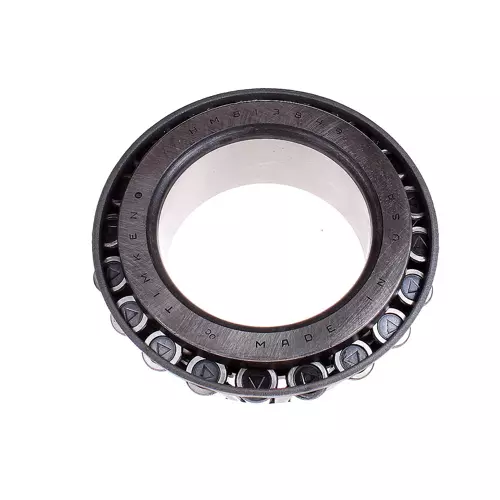

TIMKEN HM813849-9X076轴承代号说明
H
M
8
1
3
8
4
9
-
9
X
0
7
6
HM：重中型承载
8：36º < 锥角 < 45º
138：内径范围：3-4 in
49：部件代号，49表示内圈，内圈基本代号：813849
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
76：材料代码，代号：76
HM：
重中型承载
8：
36º < 锥角 < 45º
138：
内径范围：3-4 in
49：
部件代号，49表示内圈，内圈基本代号：813849
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
76：
材料代码，代号：76
TIMKEN HM813849-9X076轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM813800 |
| 锥体零件号 | HM813849 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
89700 lbf 399000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
23300 lbf 103000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 13/16 in 71.438 mm |
| B - 锥体宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.23 in 82 mm |
| db - 锥体背面背衬直径 |
3.58 in 91 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.14 in 3.6 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.15 in -3.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
13400 lbf 59400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
51500 lbf 229000 N |
| C₀ - 静态径向载荷额定值 |
57600 lbf 256000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
11500 lbf 51100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.16 |
| Cg - 几何因子ˡ⁹ˡ | 0.125 |
