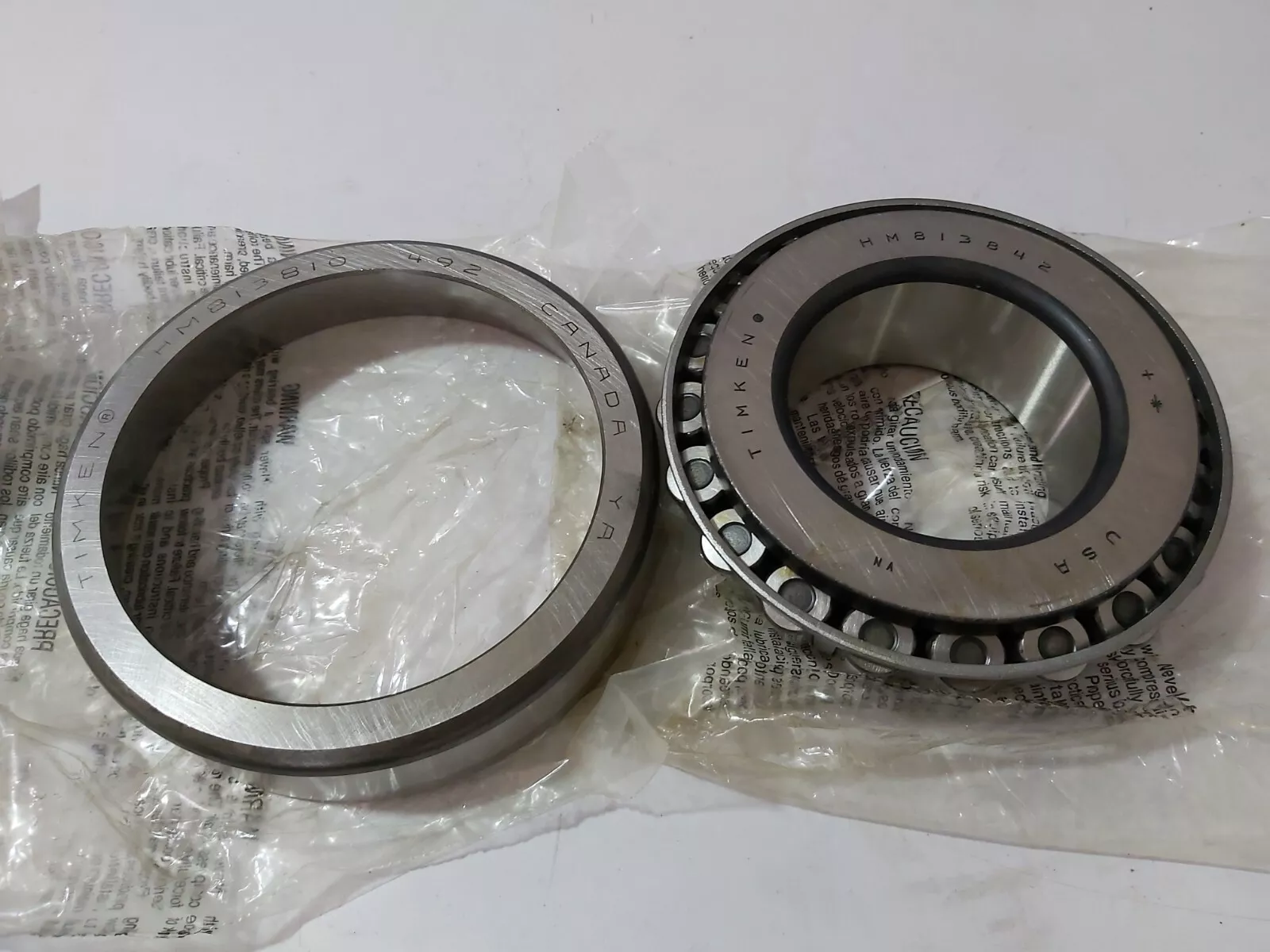

TIMKEN HM813842/HM813810轴承代号说明
H
M
8
1
3
8
4
2
/
H
M
8
1
3
8
1
0
HM：重中型承载
8：36º < 锥角 < 45º
138：内径范围：3-4 in
42：部件代号，42表示内圈，内圈基本代号：813842
/：分隔符
HM：重中型承载
8：36º < 锥角 < 45º
138：内径范围：3-4 in
10：部件代号，10表示内圈，内圈基本代号：813810
HM：
重中型承载
8：
36º < 锥角 < 45º
138：
内径范围：3-4 in
42：
部件代号，42表示内圈，内圈基本代号：813842
/：
分隔符
HM：
重中型承载
8：
36º < 锥角 < 45º
138：
内径范围：3-4 in
10：
部件代号，10表示内圈，内圈基本代号：813810
TIMKEN HM813842/HM813810轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM813800 |
| 锥体零件号 | HM813842 |
| 外圈零件号 | HM813810 |
| 设计单元 | 英制 |
| 轴承净重 |
4.6 lb 2.1 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 1/2 in 63.500 mm |
| D - 外圈外径 |
5 in 127 mm |
| B - 锥体宽度 |
1.4375 in 36.513 mm |
| C - 外圈宽度 |
1.0625 in 26.988 mm |
| T - 轴承宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.07 in 78 mm |
| db - 锥体背面背衬直径 |
3.31 in 84 mm |
| Da - 外圈正面背衬直径 |
4.80 in 121.90 mm |
| Db - 外圈背面背衬直径 |
4.37 in 111.00 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.14 in 3.6 mm |
| a - 有效中心位置ˡ³ˡ |
-0.15 in -3.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
13400 lbf 59400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
51500 lbf 229000 N |
| C₀ - 静态径向载荷额定值 |
57600 lbf 256000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
11500 lbf 51100 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.16 |
| e - ISO标准系数ˡ⁸ˡ | 0.5 |
| Y - ISO标准系数ˡ⁹ˡ | 1.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.125 |
