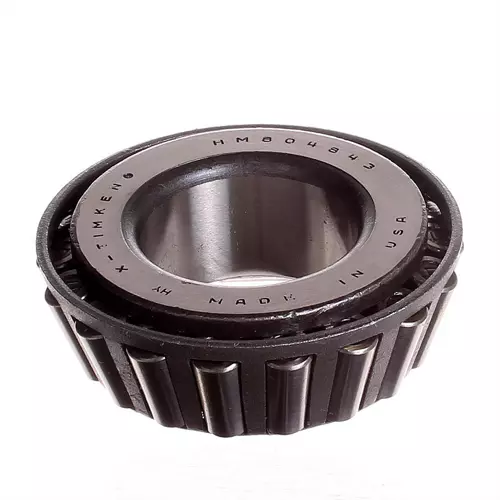

TIMKEN HM804843-70016轴承代号说明
H
M
8
0
4
8
4
3
-
7
0
0
1
6
HM：重中型承载
8：36º < 锥角 < 45º
048：内径范围：2-3 in
43：部件代号，43表示内圈，内圈基本代号：804843
-7：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
16：材料代码，代号：16
HM：
重中型承载
8：
36º < 锥角 < 45º
048：
内径范围：2-3 in
43：
部件代号，43表示内圈，内圈基本代号：804843
-7：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
16：
材料代码，代号：16
TIMKEN HM804843-70016轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM804800 |
| 锥体零件号 | HM804843 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
57700 lbf 257000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
15000 lbf 66600 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/4 in 44.450 mm |
| B - 锥体宽度 |
1.1563 in 29.370 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.24 in 57 mm |
| db - 锥体背面背衬直径 |
2.64 in 67 mm |
| Ab - 保持架锥体正面游隙 |
0.14 in 3.6 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.15 in -3.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
8590 lbf 38200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
33100 lbf 147000 N |
| C₀ - 静态径向载荷额定值 |
35400 lbf 157000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
8030 lbf 35700 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.07 |
| Cg - 几何因子ˡ⁹ˡ | 0.102 |
