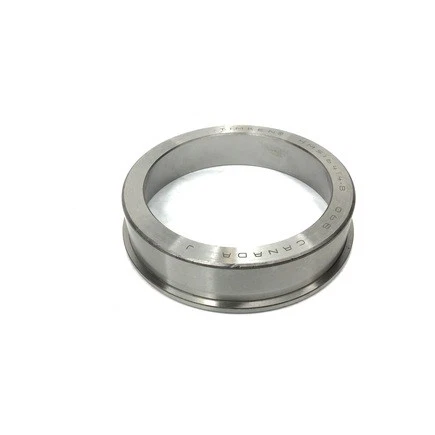

TIMKEN HM516414-B轴承代号说明
H
M
5
1
6
4
1
4
-
B
HM：重中型承载
5：28º30' < 锥角 < 30º30'
164：内径范围：3-4 in
14：部件代号，14表示外圈，外圈基本代号：516414
-B：带法兰外圈
HM：
重中型承载
5：
28º30' < 锥角 < 30º30'
164：
内径范围：3-4 in
14：
部件代号，14表示外圈，外圈基本代号：516414
-B：
带法兰外圈
TIMKEN HM516414-B轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM516400 |
| 外圈零件号 | HM516414-B |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
5.3750 in 136.525 mm |
| D₁ - 法兰外径 |
5.6875 in 144.463 mm |
| C - 外圈宽度 |
1.2813 in 32.545 mm |
| C₁ - 法兰外圈宽度 |
0.2038 in 5.177 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| Da - 外圈正面背衬直径 |
5.19 in 131.83 mm |
| 系数 | |
| K - 系数ˡ²ˡ | 1.45 |
| e - ISO标准系数ˡ³ˡ | 0.4 |
| Y - ISO标准系数ˡ⁴ˡ | 1.49 |
| Cg - 几何因子ˡ⁵ˡ | 0.0955 |
