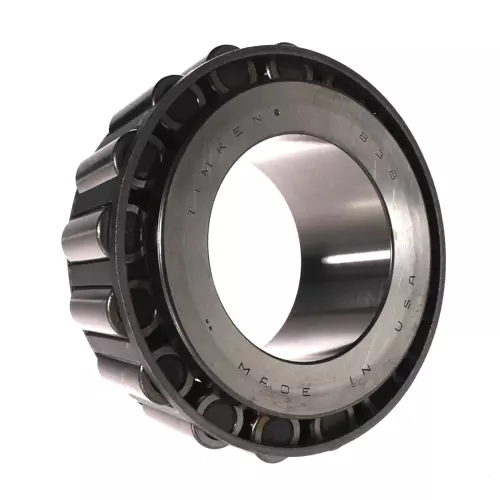

TIMKEN 838轴承代号说明
8
3
8
8：圆锥滚子轴承内圈基本代号：8
38：材料代码，代号：38
8：
圆锥滚子轴承内圈基本代号：8
38：
材料代码，代号：38
TIMKEN 838轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 835 |
| 锥体零件号 | 838 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
160000 lbf 712000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
41500 lbf 185000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 3/16 in 80.963 mm |
| B - 锥体宽度 |
2.2190 in 56.363 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
3.66 in 93 mm |
| db - 锥体背面背衬直径 |
3.7 in 94 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.13 in 3.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.73 in -18.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
23800 lbf 106000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
92000 lbf 409000 N |
| C₀ - 静态径向载荷额定值 |
117000 lbf 522000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
12200 lbf 54300 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.95 |
| G₁ - 发热系数（滚子滚道） | 197.9 |
| G₂ - 发热系数（挡边-滚子端） | 34.8 |
| Cg - 几何因子ˡ⁹ˡ | 0.0937 |
