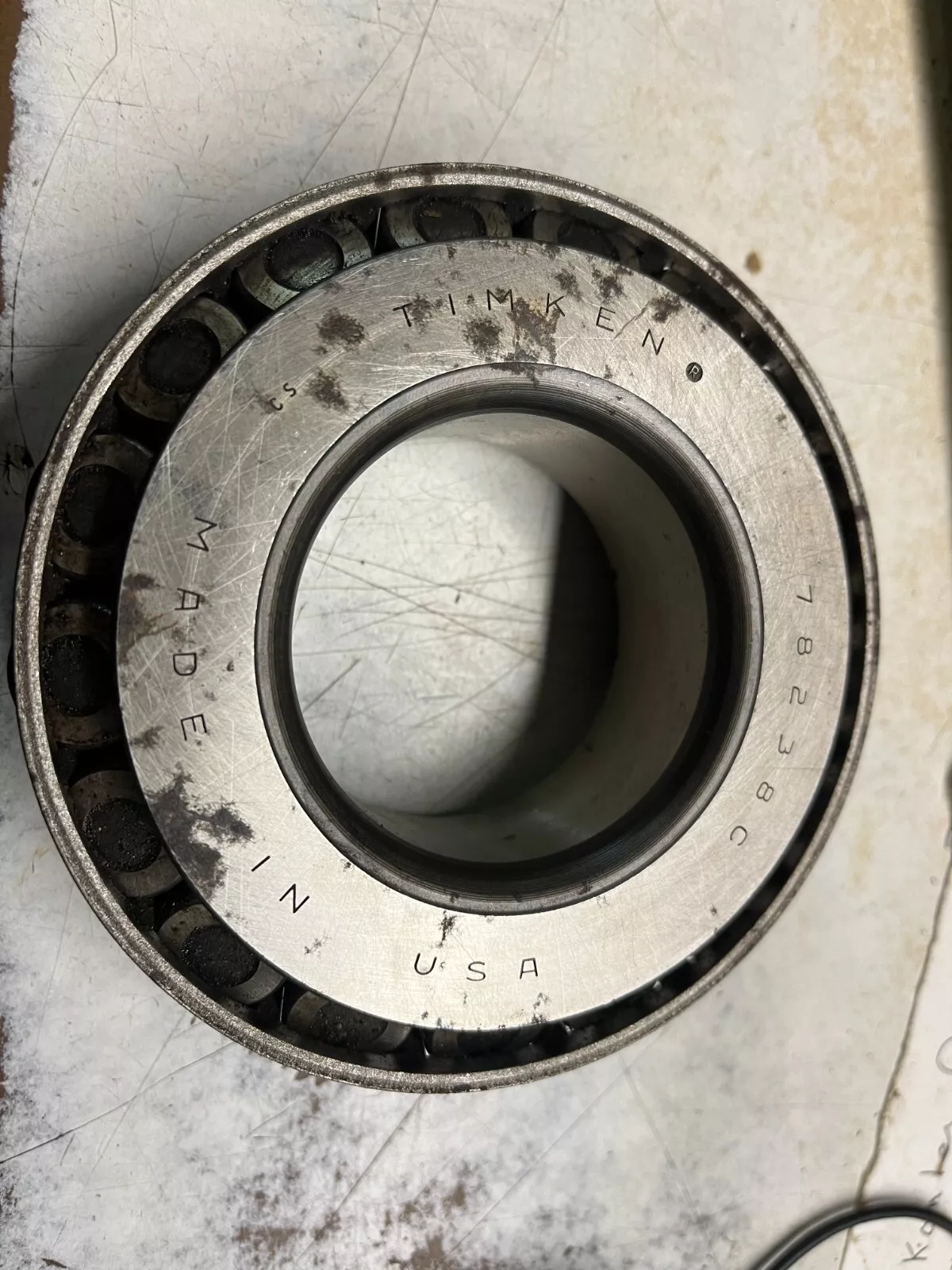

TIMKEN 78238C-70400轴承代号说明
7
8
2
3
8
C
-
7
0
4
0
0
7：32º30' < 锥角 < 36º
82：内径范围：1-2 in
38：部件代号，38表示内圈，内圈基本代号：78238
C：尺寸与基本零件号不同，不可互换
-7：装配号
04：0：TIMKEN内部代码，4：未知精度
00：材料代码，代号：00
7：
32º30' < 锥角 < 36º
82：
内径范围：1-2 in
38：
部件代号，38表示内圈，内圈基本代号：78238
C：
尺寸与基本零件号不同，不可互换
-7：
装配号
04：
0：TIMKEN内部代码，4：未知精度
00：
材料代码，代号：00
TIMKEN 78238C-70400轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 78000C |
| 锥体零件号 | 78238C |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
92600 lbf 412000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
24000 lbf 107000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 3/8 in 60.325 mm |
| B - 锥体宽度 |
1.3085 in 33.236 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.2 in 5.1 mm |
| da - 锥体正面背衬直径 |
3.05 in 77.5 mm |
| db - 锥体背面背衬直径 |
3.58 in 91 mm |
| Ab - 保持架锥体正面游隙 |
0.21 in 5.3 mm |
| Aa - 保持架锥体背面游隙 |
0.22 in 5.6 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.33 in 8.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
13800 lbf 61300 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
53200 lbf 237000 N |
| C₀ - 静态径向载荷额定值 |
52600 lbf 234000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
20400 lbf 90900 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.67 |
| G₁ - 发热系数（滚子滚道） | 71.3 |
| G₂ - 发热系数（挡边-滚子端） | 17.6 |
| Cg - 几何因子ˡ⁹ˡ | 0.0926 |
