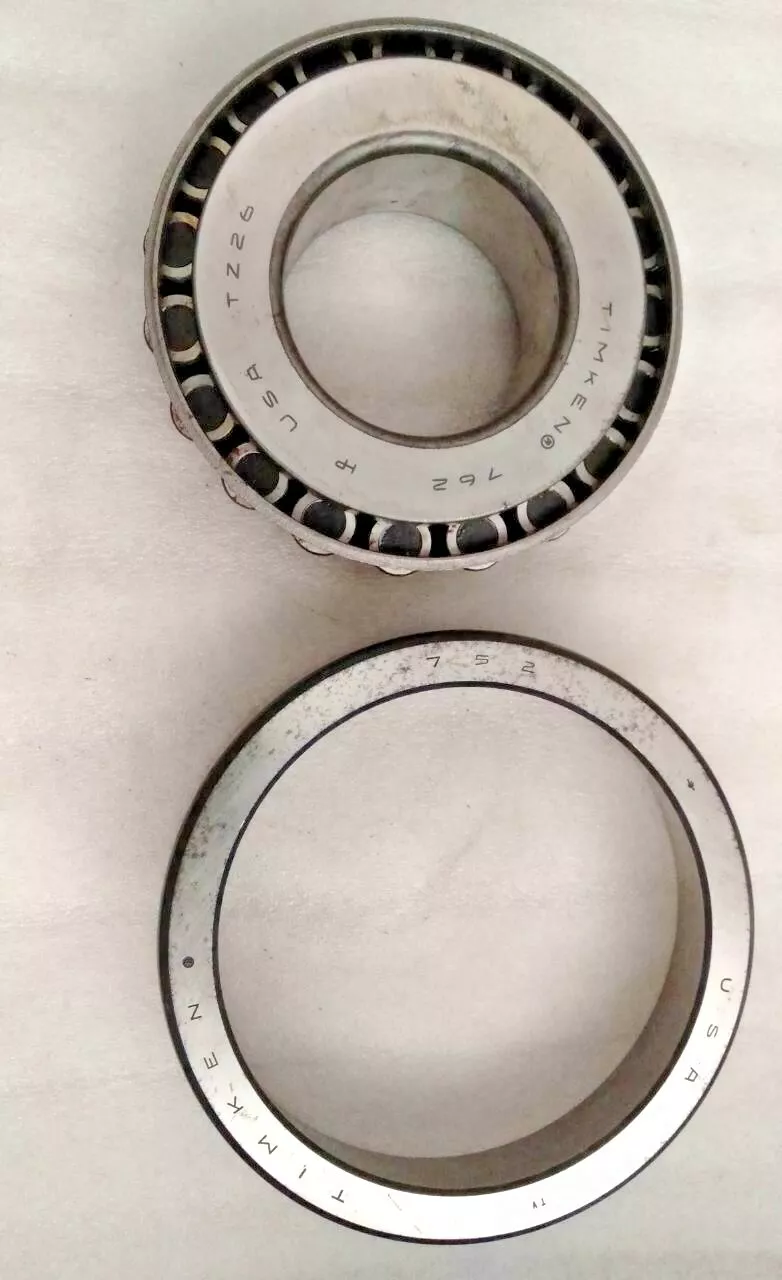

TIMKEN 762/752轴承代号说明
7
6
2
/
7
5
2
762：圆锥滚子轴承内圈基本代号：762
/：分隔符
752：圆锥滚子轴承外圈基本代号：752
762：
圆锥滚子轴承内圈基本代号：762
/：
分隔符
752：
圆锥滚子轴承外圈基本代号：752
TIMKEN 762/752轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 755 |
| 锥体零件号 | 762 |
| 外圈零件号 | 752 |
| 设计单元 | 英制 |
| 轴承净重 |
10.6 lb 4.8 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 7/8 in 73.025 mm |
| D - 外圈外径 |
6.375 in 161.925 mm |
| B - 锥体宽度 |
1.9000 in 48.260 mm |
| C - 外圈宽度 |
1.5000 in 38.100 mm |
| T - 轴承宽度 |
1.8750 in 47.625 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.82 in 97 mm |
| db - 锥体背面背衬直径 |
3.62 in 92 mm |
| Da - 外圈正面背衬直径 |
5.94 in 150.88 mm |
| Db - 外圈背面背衬直径 |
5.67 in 144.02 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.11 in 2.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.47 in -11.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
19100 lbf 84800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
73600 lbf 327000 N |
| C₀ - 静态径向载荷额定值 |
99200 lbf 441000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
11100 lbf 49500 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.71 |
| e - ISO标准系数ˡ⁸ˡ | 0.34 |
| Y - ISO标准系数ˡ⁹ˡ | 1.76 |
| G₁ - 发热系数（滚子滚道） | 177.2 |
| G₂ - 发热系数（挡边-滚子端） | 29.4 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0945 |
