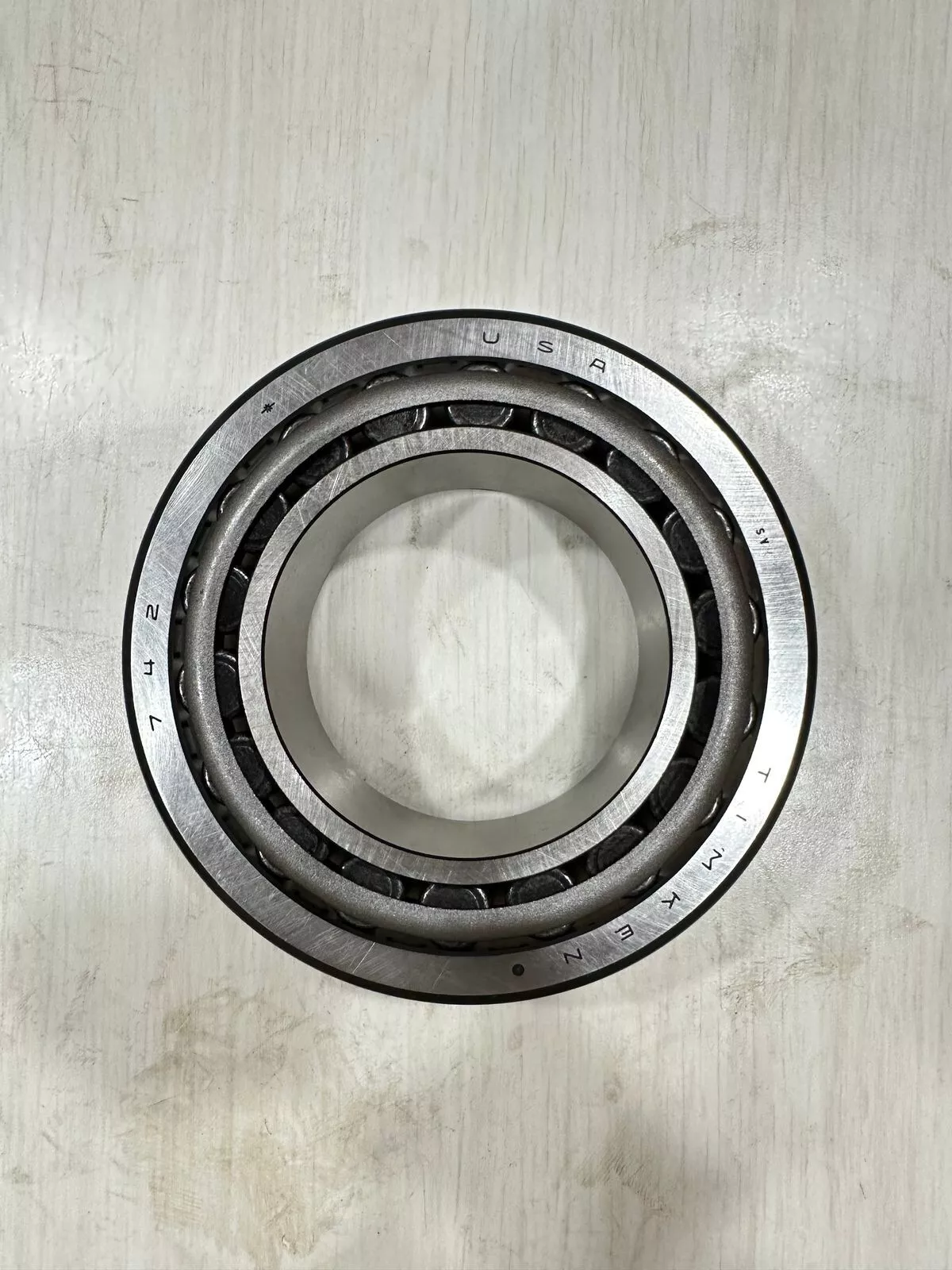

TIMKEN 749/742轴承代号说明
7
4
9
/
7
4
2
749：圆锥滚子轴承内圈基本代号：749
/：分隔符
742：圆锥滚子轴承外圈基本代号：742
749：
圆锥滚子轴承内圈基本代号：749
/：
分隔符
742：
圆锥滚子轴承外圈基本代号：742
TIMKEN 749/742轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 745 |
| 锥体零件号 | 749 |
| 外圈零件号 | 742 |
| 设计单元 | 英制 |
| 轴承净重 |
7.20 lb 3.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
3.3475 in 85.027 mm |
| D - 外圈外径 |
5.9090 in 150.089 mm |
| B - 锥体宽度 |
1.8375 in 46.673 mm |
| C - 外圈宽度 |
1.4375 in 36.513 mm |
| T - 轴承宽度 |
1.7500 in 44.450 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
3.74 in 95 mm |
| db - 锥体背面背衬直径 |
3.98 in 101 mm |
| Da - 外圈正面背衬直径 |
5.63 in 142.00 mm |
| Db - 外圈背面背衬直径 |
5.28 in 134.11 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.05 in 1.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.47 in -11.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
21900 lbf 97600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
84700 lbf 377000 N |
| C₀ - 静态径向载荷额定值 |
93800 lbf 417000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
12200 lbf 54400 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.8 |
| e - ISO标准系数ˡ⁸ˡ | 0.33 |
| Y - ISO标准系数ˡ⁹ˡ | 1.84 |
| G₁ - 发热系数（滚子滚道） | 159.6 |
| G₂ - 发热系数（挡边-滚子端） | 26.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0898 |
