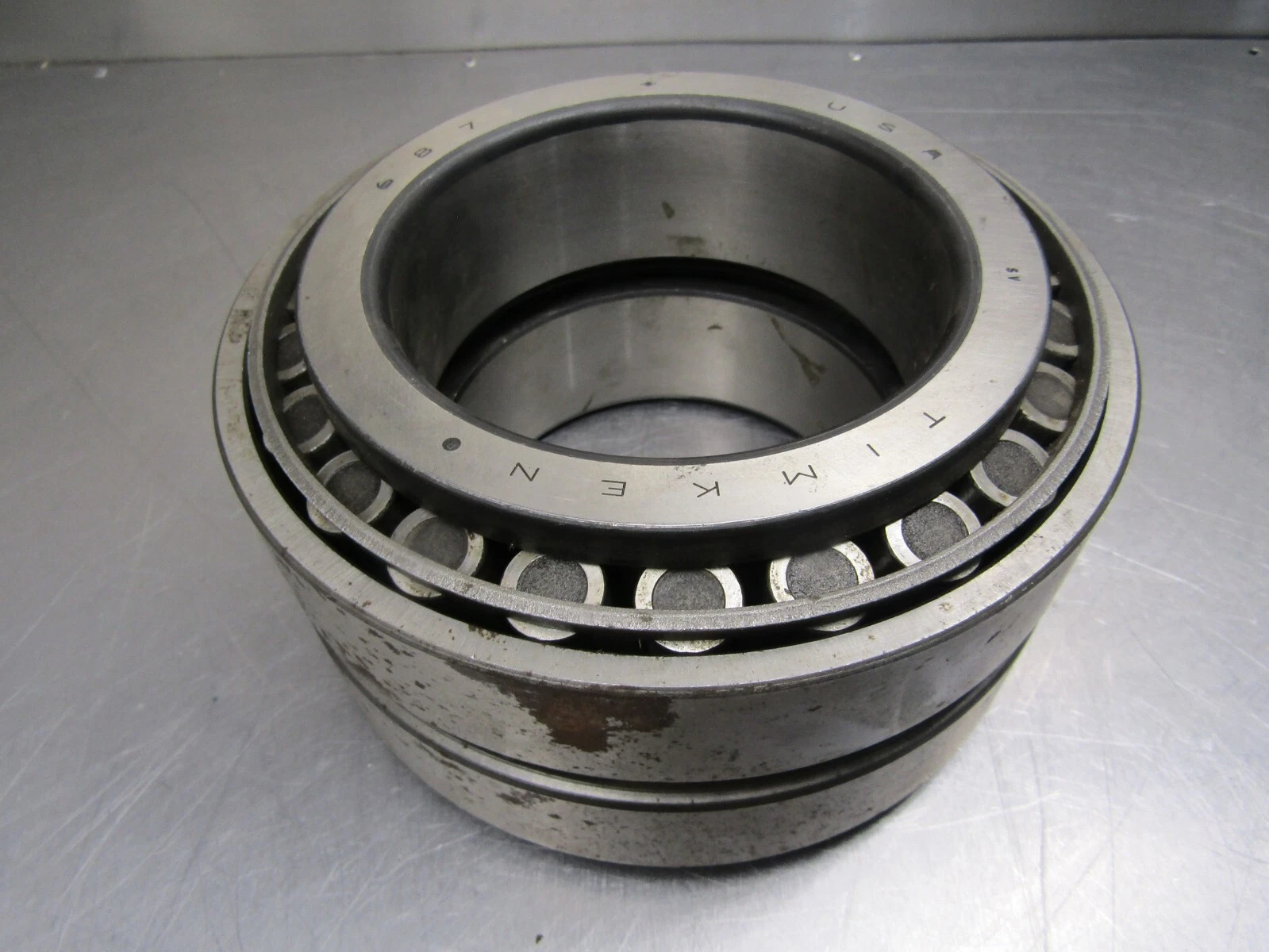

TIMKEN 687/672D轴承代号说明
6
8
7
/
6
7
2
D
687：圆锥滚子轴承内圈基本代号：687
/：分隔符
672：圆锥滚子轴承外圈基本代号：672
D：TDO 系列，双列外圈
687：
圆锥滚子轴承内圈基本代号：687
/：
分隔符
672：
圆锥滚子轴承外圈基本代号：672
D：
TDO 系列，双列外圈
TIMKEN 687/672D轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 675 |
| 锥体零件号 | 687 |
| 外圈零件号 | 672D |
| 设计单元 | 英制 |
| 轴承净重 |
16.33 lb 7.405 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
4 in 101.6 mm |
| D - 外圈外径 |
6.6250 in 168.275 mm |
| B - 锥体宽度 |
1.6250 in 41.275 mm |
| C - 双列外圈宽度 |
2.75 in 69.85 mm |
| T - 轴承锥体总宽度 |
3.6250 in 92.075 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.03 in 0.8 mm |
| db - 锥体背面背衬直径 |
4.65 in 118 mm |
| Da - 外圈正面背衬直径 |
6.34 in 160.02 mm |
| Aa - 保持架锥体背面游隙 |
0.17 in 4.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.11 in -2.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（单列，9000万转）ˡ⁴ˡ |
15400 lbf 68600 N |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ⁵ˡ |
104000 lbf 461000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ⁶ˡ |
26900 lbf 119000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
12400 lbf 55300 N |
| 系数规格 | |
| K - 系数ˡ⁸ˡ | 1.24 |
| e - ISO标准系数ˡ⁹ˡ | 0.47 |
| Y₁ - ISO标准系数ˡ¹⁰ˡ | 1.43 |
| Y₂ - ISO标准系数ˡ¹¹ˡ | 2.14 |
| Cg - 几何因子ˡ¹²ˡ | 0.106 |
