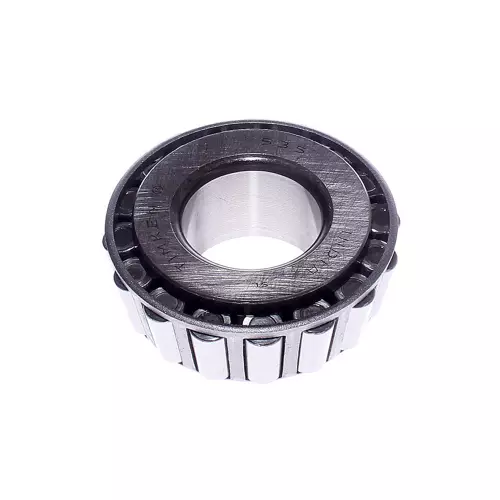

TIMKEN 535轴承代号说明
5
3
5
5：圆锥滚子轴承内圈基本代号：5
35：材料代码，代号：35
5：
圆锥滚子轴承内圈基本代号：5
35：
材料代码，代号：35
TIMKEN 535轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 535 |
| 锥体零件号 | 535 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
67400 lbf 300000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
17500 lbf 77700 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/4 in 44.450 mm |
| B - 锥体宽度 |
1.4550 in 36.957 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.13 in 54 mm |
| db - 锥体背面背衬直径 |
2.36 in 60 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.08 in 2 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.48 in -12.2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
10000 lbf 44600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
38700 lbf 172000 N |
| C₀ - 静态径向载荷额定值 |
46200 lbf 206000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
5090 lbf 22700 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.97 |
| G₁ - 发热系数（滚子滚道） | 64.3 |
| G₂ - 发热系数（挡边-滚子端） | 16.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.0938 |
