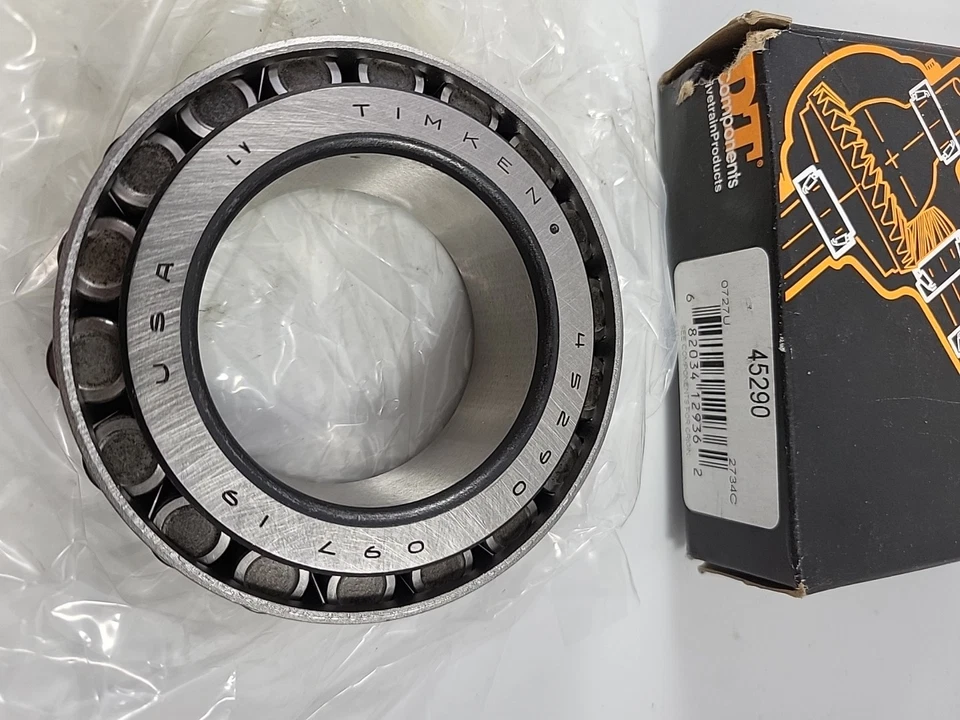

TIMKEN 45290轴承代号说明
4
5
2
9
0
4：27º < 锥角 < 28º30'
52：内径范围：1-2 in
90：部件代号，90表示内圈，内圈基本代号：45290
4：
27º < 锥角 < 28º30'
52：
内径范围：1-2 in
90：
部件代号，90表示内圈，内圈基本代号：45290
TIMKEN 45290轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 45200 |
| 锥体零件号 | 45290 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
60000 lbf 267000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
15600 lbf 69200 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 1/4 in 57.150 mm |
| B - 锥体宽度 |
1.2188 in 30.958 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.09 in 2.3 mm |
| da - 锥体正面背衬直径 |
2.6 in 66 mm |
| db - 锥体背面背衬直径 |
2.76 in 70 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
8930 lbf 39700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
34500 lbf 153000 N |
| C₀ - 静态径向载荷额定值 |
42600 lbf 189000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
5090 lbf 22600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.76 |
| G₁ - 发热系数（滚子滚道） | 63.5 |
| G₂ - 发热系数（挡边-滚子端） | 16.9 |
| Cg - 几何因子ˡ⁹ˡ | 0.0971 |
