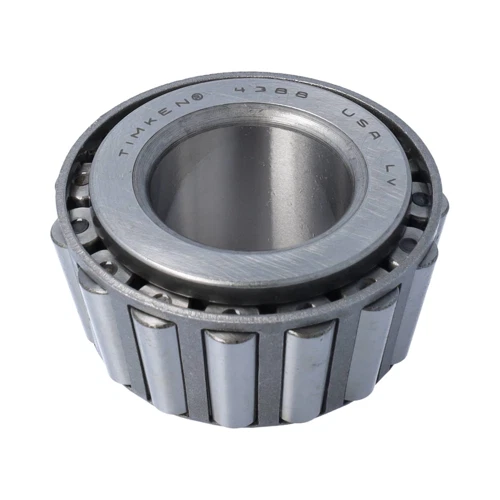

TIMKEN 4388-20024轴承代号说明
4
3
8
8
-
2
0
0
2
4
4388：圆锥滚子轴承内圈基本代号：4388
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
4388：
圆锥滚子轴承内圈基本代号：4388
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
TIMKEN 4388-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | 4388 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
77700 lbf 346000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
20200 lbf 89700 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 5/8 in 41.275 mm |
| B - 锥体宽度 |
1.5900 in 40.386 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.56 mm |
| da - 锥体正面背衬直径 |
2.05 in 52 mm |
| db - 锥体背面背衬直径 |
2.36 in 60 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.06 in 1.5 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.59 in -15 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
11600 lbf 51500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
44700 lbf 199000 N |
| C₀ - 静态径向载荷额定值 |
45900 lbf 204000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
5640 lbf 25100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 2.05 |
| G₁ - 发热系数（滚子滚道） | 52.9 |
| G₂ - 发热系数（挡边-滚子端） | 16.7 |
| Cg - 几何因子ˡ⁹ˡ | 0.0872 |
