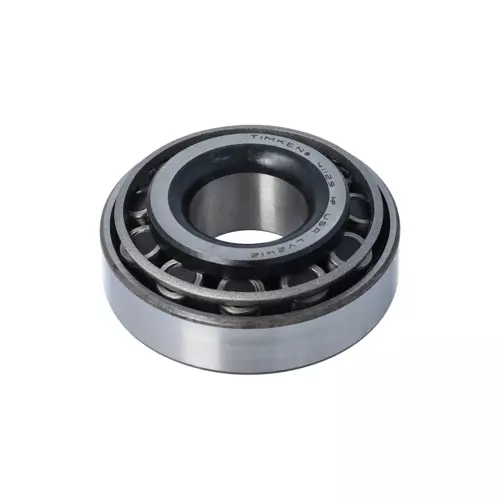

TIMKEN 41125/41286轴承代号说明
4
1
1
2
5
/
4
1
2
8
6
4：27º < 锥角 < 28º30'
11：内径范围：0-1 in
25：部件代号，25表示内圈，内圈基本代号：41125
/：分隔符
4：27º < 锥角 < 28º30'
12：内径范围：0-1 in
86：部件代号，86表示内圈，内圈基本代号：41286
4：
27º < 锥角 < 28º30'
11：
内径范围：0-1 in
25：
部件代号，25表示内圈，内圈基本代号：41125
/：
分隔符
4：
27º < 锥角 < 28º30'
12：
内径范围：0-1 in
86：
部件代号，86表示内圈，内圈基本代号：41286
TIMKEN 41125/41286轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 41000 |
| 锥体零件号 | 41125 |
| 外圈零件号 | 41286 |
| 设计单元 | 英制 |
| 轴承净重 |
1 lb 0.5 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 1/8 in 28.575 mm |
| D - 外圈外径 |
2.8593 in 72.626 mm |
| B - 锥体宽度 |
0.9550 in 24.257 mm |
| C - 外圈宽度 |
0.6875 in 17.463 mm |
| T - 轴承宽度 |
0.9688 in 24.608 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.19 in 4.8 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.44 in 36.5 mm |
| db - 锥体背面背衬直径 |
1.89 in 48 mm |
| Da - 外圈正面背衬直径 |
2.72 in 68.10 mm |
| Db - 外圈背面背衬直径 |
2.40 in 60.96 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.09 in 2.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.16 in -4.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
4820 lbf 21400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
18600 lbf 82600 N |
| C₀ - 静态径向载荷额定值 |
14400 lbf 64100 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
4960 lbf 22100 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.97 |
| e - ISO标准系数ˡ⁸ˡ | 0.6 |
| Y - ISO标准系数ˡ⁹ˡ | 1 |
| G₁ - 发热系数（滚子滚道） | 13 |
| G₂ - 发热系数（挡边-滚子端） | 5.83 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0686 |
