TIMKEN 39591-20024轴承代号说明
3
9
5
9
1
-
2
0
0
2
4
3：25º30' < 锥角 < 27º
95：内径范围：1-2 in
91：部件代号，91表示内圈，内圈基本代号：39591
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
3：
25º30' < 锥角 < 27º
95：
内径范围：1-2 in
91：
部件代号，91表示内圈，内圈基本代号：39591
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24

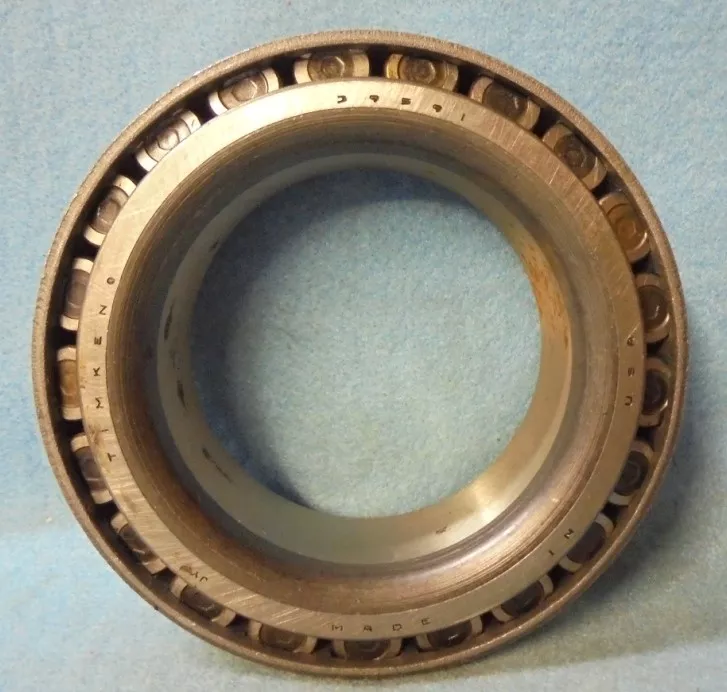

TIMKEN 39591-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 39500 |
| 锥体零件号 | 39591 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
65300 lbf 291000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
16900 lbf 75400 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 5/8 in 66.675 mm |
| B - 锥体宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.22 in 5.6 mm |
| da - 锥体正面背衬直径 |
2.91 in 74 mm |
| db - 锥体背面背衬直径 |
3.31 in 84 mm |
| Ab - 保持架锥体正面游隙 |
0.13 in 3.3 mm |
| Aa - 保持架锥体背面游隙 |
0.05 in 1.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.26 in -6.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
9730 lbf 43300 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
37500 lbf 167000 N |
| C₀ - 静态径向载荷额定值 |
50300 lbf 224000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
5650 lbf 25100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.72 |
| G₁ - 发热系数（滚子滚道） | 84.3 |
| G₂ - 发热系数（挡边-滚子端） | 23.7 |
| Cg - 几何因子ˡ⁹ˡ | 0.107 |
TIMKEN 39591-20024轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 39591轴承 | ￥589.28元 | - | 3 |
