TIMKEN 30221-9X095轴承代号说明
3
0
2
2
1
-
9
X
0
9
5

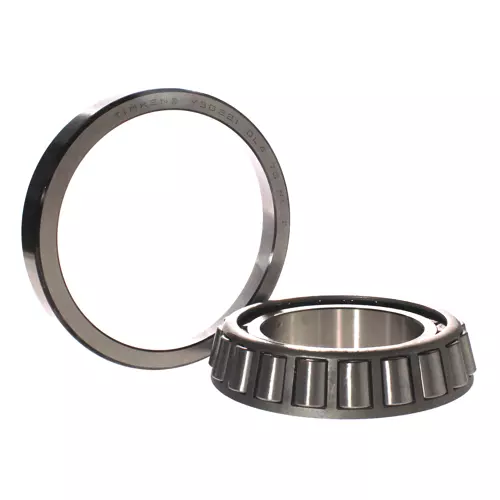

3：圆锥滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
21：内径：105 mm
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
95：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
21：
内径：105 mm
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
95：
材料代码
TIMKEN 30221-9X095轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 30221M |
| 锥体零件号 | X30221M |
| 外圈零件号 | Y30221M |
| 设计单元 | 公制 |
| 轴承净重 |
4.5 Kg 9.9 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30221 |
| 尺寸规格 | |
| d - 内径 |
105 mm 4.1339 in |
| D - 外圈外径 |
190 mm 7.4803 in |
| B - 锥体宽度 |
36 mm 1.4173 in |
| C - 外圈宽度 |
30.000 mm 1.1811 in |
| T - 轴承宽度 |
39.000 mm 1.5354 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
120 mm 4.72 in |
| db - 锥体背面背衬直径 |
124 mm 4.88 in |
| Da - 外圈正面背衬直径 |
179.10 mm 7.06 in |
| Db - 外圈背面背衬直径 |
171.96 mm 6.77 in |
| Ab - 保持架锥体正面游隙 |
7.4 mm 0.29 in |
| Aa - 保持架锥体背面游隙 |
2.3 mm 0.09 in |
| a - 有效中心位置ˡ³ˡ |
-1.3 mm -0.05 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
84400 N 19000 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
325000 N 73200 lbf |
| C₀ - 静态径向载荷额定值 |
407000 N 91400 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
60700 N 13600 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.39 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 186.7 |
| G₂ - 发热系数（挡边-滚子端） | 59.4 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.096 |
