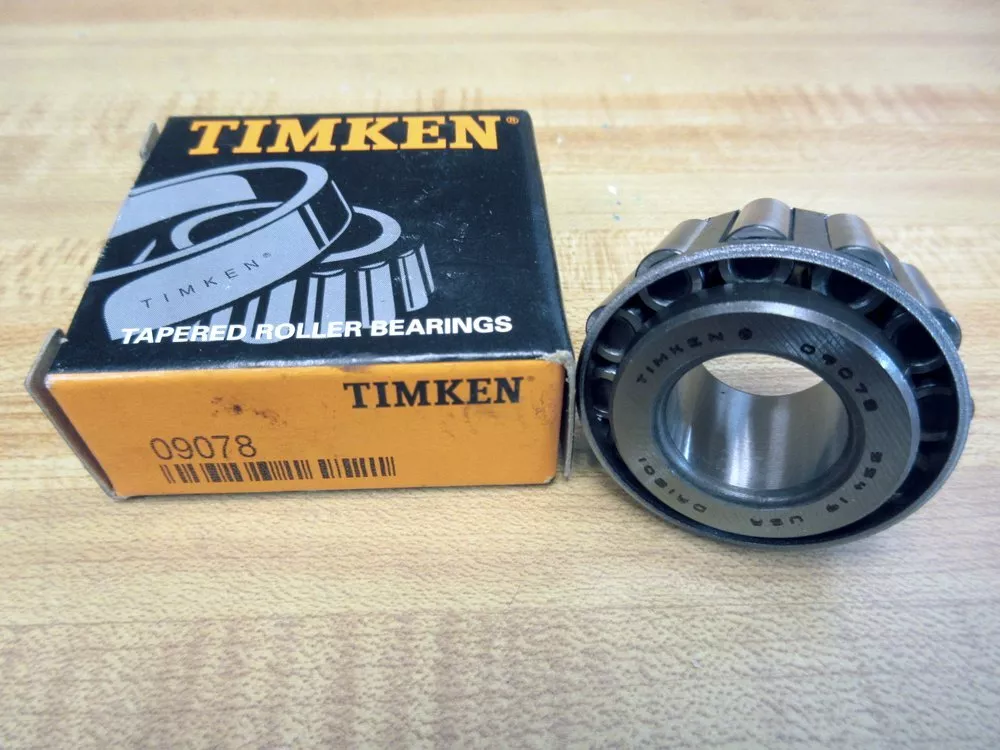

TIMKEN 09078X轴承代号说明
0
9
0
7
8
X
0：推力型圆锥滚子轴承
90：内径范围：1-2 in
78：部件代号，78表示内圈，内圈基本代号：09078
X：边界尺寸变更，符合 ISO标准
0：
推力型圆锥滚子轴承
90：
内径范围：1-2 in
78：
部件代号，78表示内圈，内圈基本代号：09078
X：
边界尺寸变更，符合 ISO标准
TIMKEN 09078X轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 09000 |
| 锥体零件号 | 09078 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
16800 lbf 74600 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
4350 lbf 19300 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3/4 in 19.05 mm |
| B - 锥体宽度 |
0.8480 in 21.539 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.05 in 1.3 mm |
| da - 锥体正面背衬直径 |
0.94 in 24 mm |
| db - 锥体背面背衬直径 |
1 in 25.5 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.36 in -9.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
2500 lbf 11100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
9630 lbf 42800 N |
| C₀ - 静态径向载荷额定值 |
9100 lbf 40500 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
1140 lbf 5050 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 2.2 |
| Cg - 几何因子ˡ⁹ˡ | 0.0452 |
