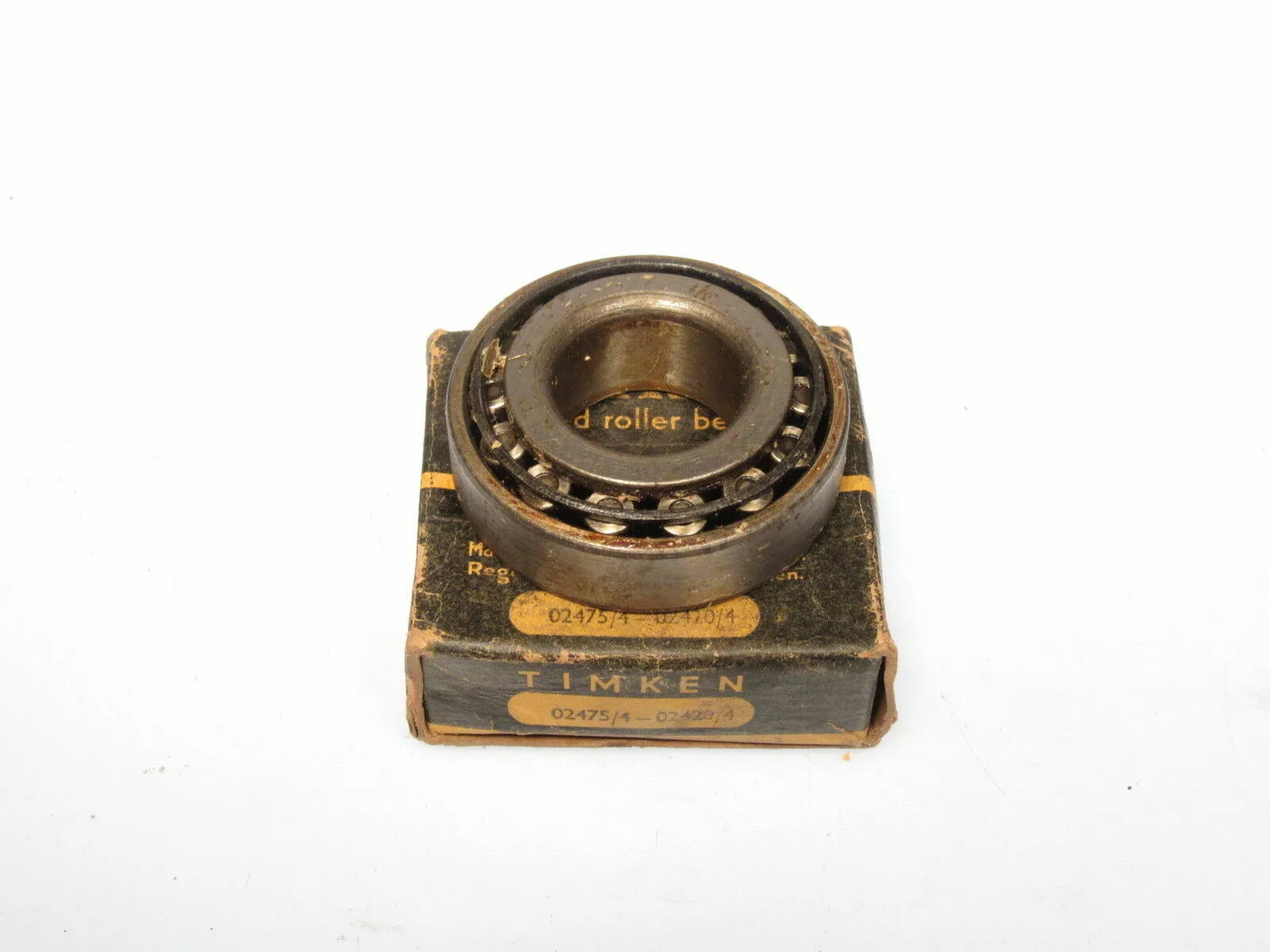

TIMKEN 02475/02420轴承代号说明
0
2
4
7
5
/
0
2
4
2
0
0：推力型圆锥滚子轴承
24：内径范围：1-2 in
75：部件代号，75表示内圈，内圈基本代号：02475
/：分隔符
0：推力型圆锥滚子轴承
24：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：02420
0：
推力型圆锥滚子轴承
24：
内径范围：1-2 in
75：
部件代号，75表示内圈，内圈基本代号：02475
/：
分隔符
0：
推力型圆锥滚子轴承
24：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：02420
TIMKEN 02475/02420轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 02400 |
| 锥体零件号 | 02475 |
| 外圈零件号 | 02420 |
| 设计单元 | 英制 |
| 轴承净重 |
0.8 lb 0.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 1/4 in 31.750 mm |
| D - 外圈外径 |
2.6875 in 68.263 mm |
| B - 锥体宽度 |
0.8750 in 22.225 mm |
| C - 外圈宽度 |
0.6875 in 17.463 mm |
| T - 轴承宽度 |
0.8750 in 22.225 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.52 in 38.5 mm |
| db - 锥体背面背衬直径 |
1.75 in 44.5 mm |
| Da - 外圈正面背衬直径 |
2.52 in 63.00 mm |
| Db - 外圈背面背衬直径 |
2.32 in 58.93 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.2 in -5.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
3720 lbf 16500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
14300 lbf 63800 N |
| C₀ - 静态径向载荷额定值 |
15800 lbf 70200 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2650 lbf 11800 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.4 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.44 |
| G₁ - 发热系数（滚子滚道） | 17.5 |
| G₂ - 发热系数（挡边-滚子端） | 8.48 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0681 |
