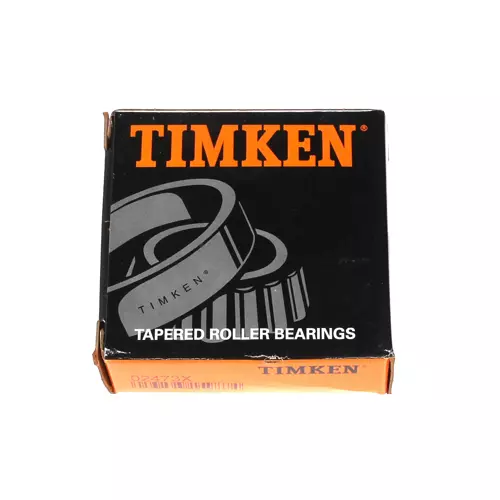

TIMKEN 02473X轴承代号说明
0
2
4
7
3
X
0：推力型圆锥滚子轴承
24：内径范围：1-2 in
73：部件代号，73表示内圈，内圈基本代号：02473
X：边界尺寸变更，符合 ISO标准
0：
推力型圆锥滚子轴承
24：
内径范围：1-2 in
73：
部件代号，73表示内圈，内圈基本代号：02473
X：
边界尺寸变更，符合 ISO标准
TIMKEN 02473X轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 02400 |
| 锥体零件号 | 02473X |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
25000 lbf 111000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
6470 lbf 28800 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.1019 in 27.988 mm |
| B - 锥体宽度 |
0.8071 in 20.500 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.4 in 35.5 mm |
| db - 锥体背面背衬直径 |
1.44 in 36.5 mm |
| Ab - 保持架锥体正面游隙 |
0.13 in 3.3 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.2 in -5.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3720 lbf 16500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
14300 lbf 63800 N |
| C₀ - 静态径向载荷额定值 |
15800 lbf 70200 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2650 lbf 11800 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.4 |
| Cg - 几何因子ˡ⁹ˡ | 0.0681 |
