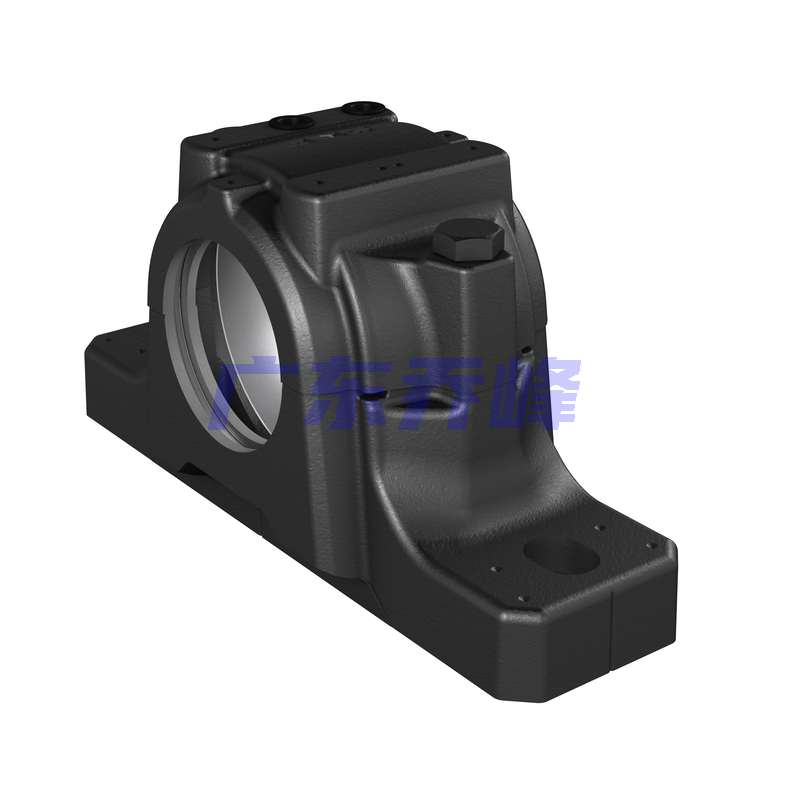

SKF SNL513-611+22311轴承代号说明
S
N
L
5
1
3
-
6
1
1
+
2
2
3
1
1
SNL：标准剖分式轴承座外壳
5：5 系列孔径
13：轴承尺寸代码，孔径 65 mm
-：分隔符
611：外壳尺寸标识
+22311：轴承型号：22311
SNL：
标准剖分式轴承座外壳
5：
5 系列孔径
13：
轴承尺寸代码，孔径 65 mm
-：
分隔符
611：
外壳尺寸标识
+22311：
轴承型号：22311
SKF SNL513-611+22311轴承适用产品
| 轴承座 | SNL 513-611 | |
| 轴承（基本型号） | 22311 | |
| 锁定螺母 | KM 11 | |
| 锁定垫圈 | MB 11 | |
| 定位环 | FRB 4/120 |
SKF SNL513-611+22311轴承尺寸
| 轴径 | dₐ | 55mm |
| 轴径 | db | 65mm |
| 内部空间长度 | Cₐ | 51mm |
| 球面轴承座直径 | Dₐ | 120mm |
| 密封槽直径 | Db | 77mm |
| 底座宽度 | A | 110mm |
| 法兰宽度 | A₁ | 80mm |
| 轴承座完整总高度 | H | 149mm |
| 球面轴承座的中心高度 | H₁ | 80mm |
| 足高 | H₂ | 30mm |
| 联接螺栓之间的距离 | J | 230mm |
| 总长度 | L | 275mm |
| 联接螺栓孔的长度（径向） | N | 24mm |
| 联接螺栓孔的宽度（轴向） | N₁ | 18mm |
SKF SNL513-611+22311轴承适用的密封件和端盖
SKF SNL513-611+22311轴承断裂载荷，轴承座
| 断裂载荷 | P₀° | 270kN |
| 断裂载荷 | P₅₅° | 340kN |
| 断裂载荷 | P₉₀° | 205kN |
| 断裂载荷 | P₁₂₀° | 150kN |
| 断裂载荷 | P₁₅₀° | 130kN |
| 断裂载荷 | P₁₈₀° | 170kN |
| 断裂载荷 | Pₐ | 110kN |
SKF SNL513-611+22311轴承屈服点，盖帽螺栓
| 盖帽螺栓的承载能力 | Q₁₂₀° | 220kN |
| 盖帽螺栓的承载能力 | Q₁₅₀° | 125kN |
| 盖帽螺栓的承载能力 | Q₁₈₀° | 110kN |
SKF SNL513-611+22311轴承质量
| 轴承座质量 | 7.88kg |
SKF SNL513-611+22311轴承安装信息
| 螺栓盖帽尺寸 | M 12x65 | |
| 螺栓盖帽，推荐拧紧扭矩 | 80Nm | |
| 适当的螺栓，尺寸 | 16mm | |
| 适用的联接螺栓等，推荐拧紧扭矩 | 200Nm | |
| 初次填充的润滑脂，20% | 100g | |
| 初次填充的润滑脂，40% | 160g |
SKF SNL513-611+22311轴承尺寸图
