SKF GE20TXG3E-2LS轴承代号说明
G
E
2
0
T
X
G
3
E
-
2
L
S
GE：径向球面滑动轴承（关节轴承）
20：内径：20 mm
TXG3E：不锈钢【X46Cr13/1.4034】材质，硬化研磨，滑动面抛光
-2LS：带有钢背衬的三唇弹性体重型密封
GE：
径向球面滑动轴承（关节轴承）
20：
内径：20 mm
TXG3E：
不锈钢【X46Cr13/1.4034】材质，硬化研磨，滑动面抛光
-2LS：
带有钢背衬的三唇弹性体重型密封

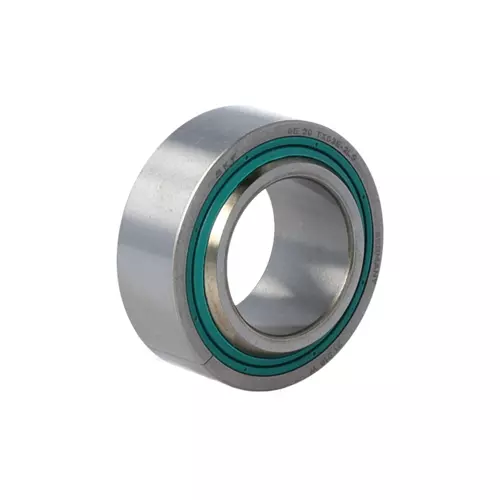

SKF GE20TXG3E-2LS轴承
| 润滑剂 | 免维护 - 干式润滑 | |
| 设计（滑动接触面组合） | 钢/PTFE 纤维 | |
| 密封解决方案 | 三唇密封件 |
SKF GE20TXG3E-2LS轴承尺寸
| 内径 | d | 20mm |
| 外径 | D | 35mm |
| 公称宽度 | B | 16mm |
| 外圈宽度 | C | 12mm |
| 倾斜角 | α | 9° |
| 内圈滚道直径 | dₖ | 29mm |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
| 外圈倒角尺寸 | r₂ min. | 0.3mm |
SKF GE20TXG3E-2LS轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 22.1mm |
| 轴挡肩直径 | dₐ max. | 24.2mm |
| 轴承座挡肩尺寸 | Dₐ min. | 27.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 33.2mm |
| 轴倒角半径 | rₐ max. | 0.3mm |
| 轴承座倒角半径 | rb max. | 0.3mm |
SKF GE20TXG3E-2LS轴承数据计算
| 基本额定动载 | 83kN |
| 基本额定静载荷 | 140kN |
| 轴承动载荷特定系数 | 300N/mm² |
| 静态特定最小载荷系数 | 500N/mm² |
SKF GE20TXG3E-2LS轴承质量
| 球面滑动轴承质量 | 0.06kg |
SKF GE20TXG3E-2LS轴承尺寸图
