SKF GE15C轴承代号说明
G
E
1
5
C
GE：径向球面滑动轴承（关节轴承）
15：内径：15 mm
C：免维护杆端，内螺纹
GE：
径向球面滑动轴承（关节轴承）
15：
内径：15 mm
C：
免维护杆端，内螺纹

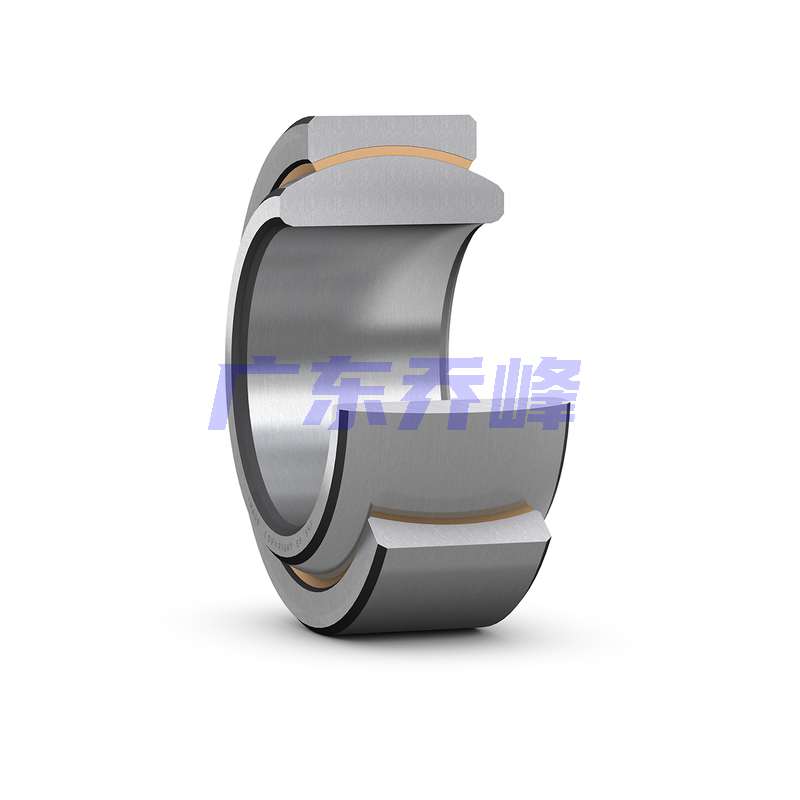

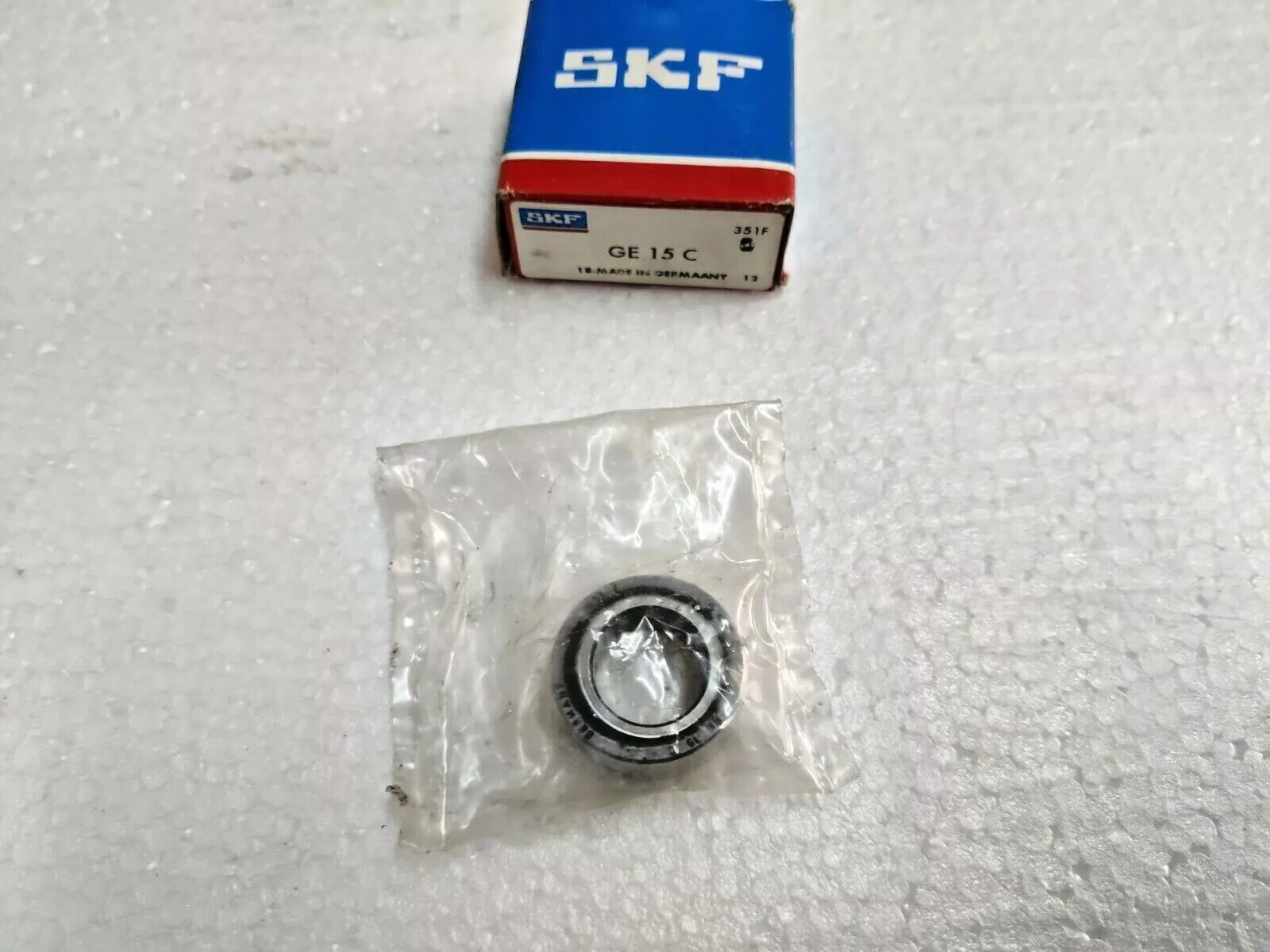

SKF GE15C轴承
| 润滑剂 | 免维护 - 干式润滑 | |
| 设计（滑动接触面组合） | 钢/PTFE 烧结铜 | |
| 密封解决方案 | 不需要密封件 |
SKF GE15C轴承尺寸
| 内径 | d | 15mm |
| 外径 | D | 26mm |
| 公称宽度 | B | 12mm |
| 外圈宽度 | C | 9mm |
| 倾斜角 | α | 8° |
| 内圈滚道直径 | dₖ | 22mm |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
| 外圈倒角尺寸 | r₂ min. | 0.3mm |
SKF GE15C轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 16.6mm |
| 轴挡肩直径 | dₐ max. | 18.4mm |
| 轴承座挡肩尺寸 | Dₐ min. | 20.9mm |
| 轴承座挡肩尺寸 | Dₐ max. | 24.5mm |
| 轴倒角半径 | rₐ max. | 0.3mm |
| 轴承座倒角半径 | rb max. | 0.3mm |
SKF GE15C轴承数据计算
| 基本额定动载 | 18kN |
| 基本额定静载荷 | 45kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 静态特定最小载荷系数 | 250N/mm² |
| 材料常数 | 1400 |
SKF GE15C轴承质量
| 球面滑动轴承质量 | 0.032kg |
SKF GE15C轴承尺寸图
