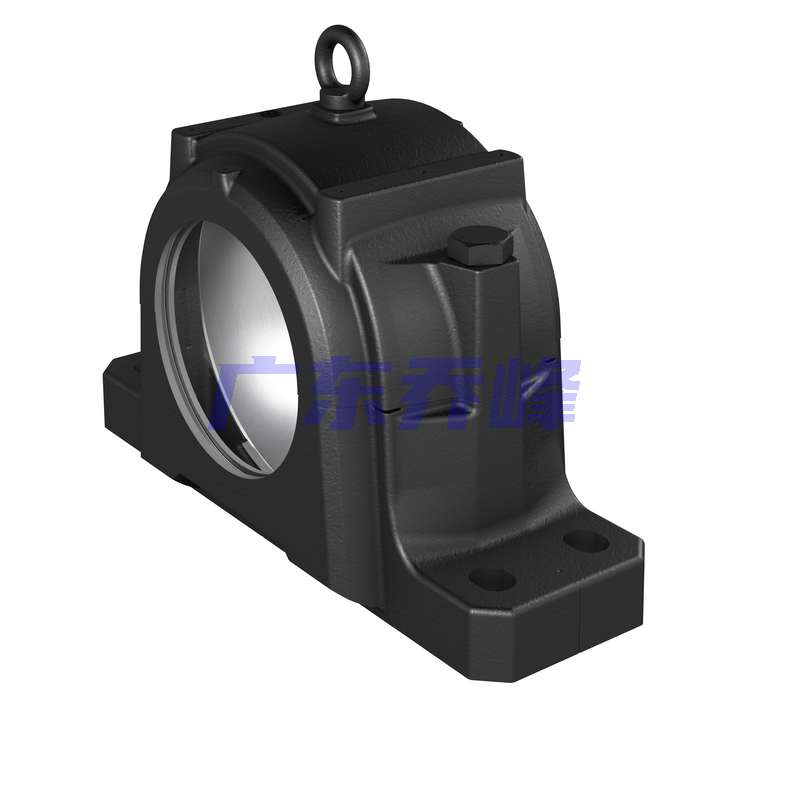

SKF FSNL524-620+C3224K+HE2324L轴承代号说明
F
S
N
L
5
2
4
-
6
2
0
+
C
3
2
2
4
K
+
H
E
2
3
2
4
L
F：带四个长圆形铸造螺栓孔
SNL：标准剖分式轴承座外壳
5：5 系列孔径
24：轴承尺寸代码，孔径 120 mm
-：分隔符
620：外壳尺寸标识
+C3224K：轴承型号：C3224K
+HE2324L：紧定套型号：HE2324L
F：
带四个长圆形铸造螺栓孔
SNL：
标准剖分式轴承座外壳
5：
5 系列孔径
24：
轴承尺寸代码，孔径 120 mm
-：
分隔符
620：
外壳尺寸标识
+C3224K：
轴承型号：C3224K
+HE2324L：
紧定套型号：HE2324L
SKF FSNL524-620+C3224K+HE2324L轴承适用产品
| 轴承座 | FSNL 524-620 | |
| 轴承（基本型号） | C 3224 K | |
| 紧定套 | HE 2324 L | |
| 定位环 | FRB 5/215 |
SKF FSNL524-620+C3224K+HE2324L轴承尺寸
| 轴径 | dₐ | 107.95mm |
| 内部空间长度 | Cₐ | 86mm |
| 球面轴承座直径 | Dₐ | 215mm |
| 密封槽直径 | Db | 157.5mm |
| 底座宽度 | A | 185mm |
| 法兰宽度 | A₁ | 120mm |
| 轴承座完整总高度 | H | 271mm |
| 球面轴承座的中心高度 | H₁ | 140mm |
| 足高 | H₂ | 45mm |
| 联接螺栓之间的距离 | J | 350mm |
| 联接螺栓之间的距离 | J₁ | 70mm |
| 总长度 | L | 410mm |
| 联接螺栓孔的长度（径向） | N | 24mm |
| 联接螺栓孔的宽度（轴向） | N₁ | 18mm |
SKF FSNL524-620+C3224K+HE2324L轴承适用的密封件和端盖
SKF FSNL524-620+C3224K+HE2324L轴承断裂载荷，轴承座
| 断裂载荷 | P₀° | 800kN |
| 断裂载荷 | P₅₅° | 790kN |
| 断裂载荷 | P₉₀° | 470kN |
| 断裂载荷 | P₁₂₀° | 350kN |
| 断裂载荷 | P₁₅₀° | 320kN |
| 断裂载荷 | P₁₈₀° | 400kN |
| 断裂载荷 | Pₐ | 260kN |
SKF FSNL524-620+C3224K+HE2324L轴承屈服点，盖帽螺栓
| 盖帽螺栓的承载能力 | Q₁₂₀° | 620kN |
| 盖帽螺栓的承载能力 | Q₁₅₀° | 360kN |
| 盖帽螺栓的承载能力 | Q₁₈₀° | 310kN |
SKF FSNL524-620+C3224K+HE2324L轴承质量
| 轴承座质量 | 26.2kg |
SKF FSNL524-620+C3224K+HE2324L轴承安装信息
| 螺栓盖帽尺寸 | M 20x110 | |
| 螺栓盖帽，推荐拧紧扭矩 | 200Nm | |
| 适当的螺栓，尺寸 | 16mm | |
| 适用的联接螺栓等，推荐拧紧扭矩 | 200Nm | |
| 初次填充的润滑脂，20% | 630g | |
| 初次填充的润滑脂，40% | 1000g | |
| 螺栓眼，尺寸 | M 10 |
SKF FSNL524-620+C3224K+HE2324L轴承尺寸图
