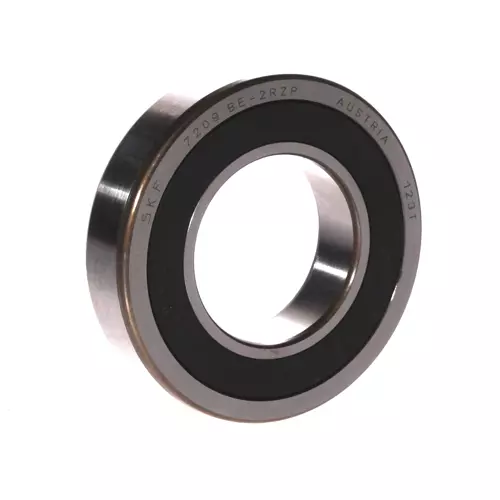

SKF 7209BE-2RZP轴承代号说明
7
2
0
9
B
E
-
2
R
Z
P
7：角接触球轴承
2：尺寸系列：02系列
09：内径：45 mm
B：40° 接触角
E：经过优化的内部设计
-2RZ：双面带非接触式 NBR 丁腈橡胶密封件
P：玻璃纤维增强 PA66 保持架，滚珠引导
7：
角接触球轴承
2：
尺寸系列：02系列
09：
内径：45 mm
B：
40° 接触角
E：
经过优化的内部设计
-2RZ：
双面带非接触式 NBR 丁腈橡胶密封件
P：
玻璃纤维增强 PA66 保持架，滚珠引导
SKF 7209BE-2RZP轴承尺寸
| 内径 | d | 45mm |
| 外径 | D | 85mm |
| 宽度 | B | 19mm |
| 内圈肩部直径（最大侧面） | d₁ ≈ | 60.85mm |
| 内圈肩部直径（最小侧面） | d₂ ≈ | 52.68mm |
| 外圈凹槽直径（大端面） | D₂ ≈ | 71.8mm |
| 外圈凹槽直径（小端面） | D₅ ≈ | 77.9mm |
| 距离压力点 | a | 37mm |
| 倒角尺寸 | r₁,₂ min. | 1.1mm |
| 外圈最小面倒角尺寸 | r₃,₄ min. | 0.6mm |
SKF 7209BE-2RZP轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 52mm |
| 轴挡肩直径 | dₐ max. | 60mm |
| 轴承座挡肩尺寸 | Dₐ max. | 78mm |
| 轴承座挡肩尺寸 | Db max. | 80.8mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.6mm |
SKF 7209BE-2RZP轴承数据计算
| 基本额定动载 | 35.8kN |
| 基本额定静载荷 | 26kN |
| 疲劳载荷限值 | 1.12kN |
| 参考转速 | 9500r/min |
| 极限转速 | 7500r/min |
| 计算系数 | 0.012 |
| 计算系数 | 0.095 |
| 计算系数 | 1.14 |
SKF 7209BE-2RZP轴承质量
| 轴承重量 | 0.52kg |
SKF 7209BE-2RZP轴承尺寸图
