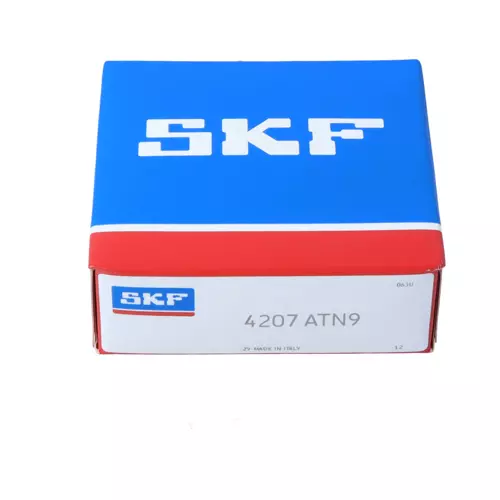

SKF 4207ATN9轴承代号说明
4
2
0
7
A
T
N
9
4207：型号
A：经过优化的内部设计
TN9：玻璃纤维增强 PA66 保持架，滚珠引导
4207：
型号
A：
经过优化的内部设计
TN9：
玻璃纤维增强 PA66 保持架，滚珠引导
SKF 4207ATN9轴承尺寸
| 内径 | d | 35mm |
| 外径 | D | 72mm |
| 宽度 | B | 23mm |
| 内圈肩部直径 | d₁ ≈ | 47.5mm |
| 外圈肩部直径/座圈内部直径 | D₁ ≈ | 59.5mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.1mm |
SKF 4207ATN9轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 42mm |
| 轴承座挡肩尺寸 | Dₐ max. | 65mm |
| 倒角半径 | rₐ max. | 1mm |
SKF 4207ATN9轴承数据计算
| 基本额定动载 | 35.1kN |
| 基本额定静载荷 | 28.5kN |
| 疲劳载荷限值 | 1.2kN |
| 参考转速 | 15000r/min |
| 极限转速 | 8000r/min |
| 计算系数 | 0.05 |
| 计算系数 | 14.3 |
SKF 4207ATN9轴承质量
| 轴承重量 | 0.4kg |
SKF 4207ATN9轴承公差等级
| 尺寸公差 | 普通 | |
| 径向跳动 | 普通 |
SKF 4207ATN9轴承尺寸图
