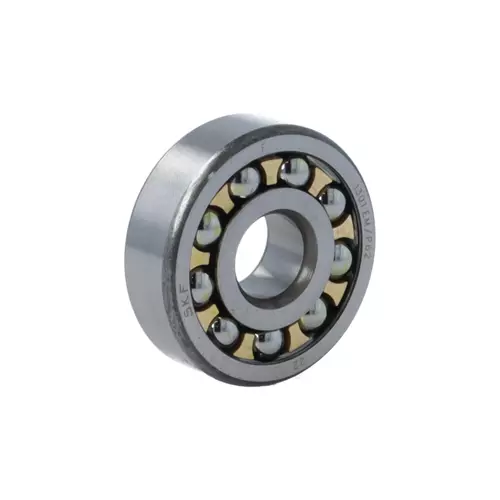

SKF 1301EM轴承代号说明
1
3
0
1
E
M
1：标准自调心球轴承
3：尺寸系列：03系列
01：内径：12 mm
E：内部设计经过优化，承载能力提升
M：机切削黄铜保持架，滚珠引导
1：
标准自调心球轴承
3：
尺寸系列：03系列
01：
内径：12 mm
E：
内部设计经过优化，承载能力提升
M：
机切削黄铜保持架，滚珠引导
SKF 1301EM轴承尺寸
| 内径 | d | 12mm |
| 外径 | D | 37mm |
| 宽度 | B | 12mm |
| 内圈肩部直径 | d₁ ≈ | 20.2mm |
| 外圈肩部直径 | D₁ ≈ | 29.5mm |
| 倒角尺寸 | r₁,₂ min. | 1mm |
SKF 1301EM轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 17.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 31.4mm |
| 倒角半径 | rₐ max. | 1mm |
SKF 1301EM轴承数据计算
| 基本额定动载 | 9.36kN |
| 基本额定静载荷 | 2.16kN |
| 疲劳载荷限值 | 0.112kN |
| 参考转速 | 40000r/min |
| 极限转速 | 28000r/min |
| 允许的不对中误差 | 3° |
| 计算系数 | 0.04 |
| 计算系数 | 0.35 |
| 计算系数 | 1.8 |
| 计算系数 | 1.8 |
| 计算系数 | 2.8 |
SKF 1301EM轴承质量
| 轴承重量 | 0.073kg |
SKF 1301EM轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF 1301EM轴承尺寸图
