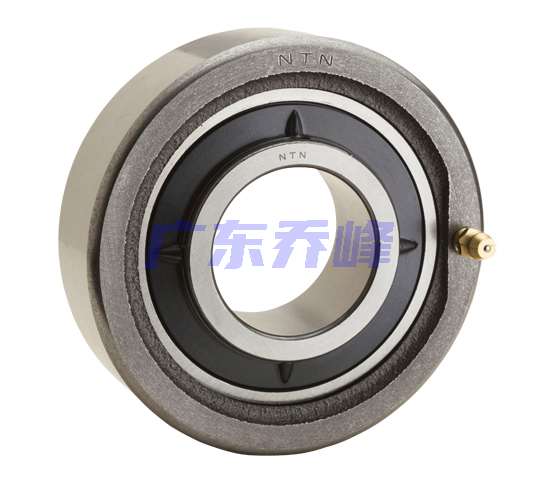

NTN UKC316D1 (when used with HA2316)轴承技术规格
| 类型 | 圆柱环形轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定衬套 |
| 密封型式 | 接触式 |
| 轴承型号 | UK316D1 |
| 紧定衬套型号 | HA2316 |
| 轴承座型号 | C316D1 |
| 轴承材质 | 淬透钢 |
| 壳体材质 | 铸铁 |
| 性能 | 重型 |
| 基本额定动载荷 | 27700 lbf 123000 N 123.00 kN |
| 基本额定静载荷 | 19400 lbf 86500 N 86.50 kN |
| 重量 | 20.000 lb 9.200 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN UKC316D1 (when used with HA2316)轴承尺寸规格
| 环形轴承座，铸造外壳，带紧定衬套，UKC型 - 尺寸 | |
| d | 2.6875 in 68.263 mm |
| A | 2.3622 in 60.0 mm |
| H | 7.8740 in 200.0 mm |
| r | 0.1575 in 4.0 mm |
| B1 | 3.0710 in 78.000 mm |
| F | 0.4488 in 11.400 mm |
| 注意 | 销售图纸反映的是不带紧定衬套的尺寸，实际上是带的，因此需要注意。如不能很好把握，可直接致电020-81178086咨询我们。 |
NTN UKC316D1 (when used with HA2316)轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN UKC316D1 (when used with HA2316)轴承（二维剖面图）
NTN UKC316D1 (when used with HA2316)轴承（二维前视图）

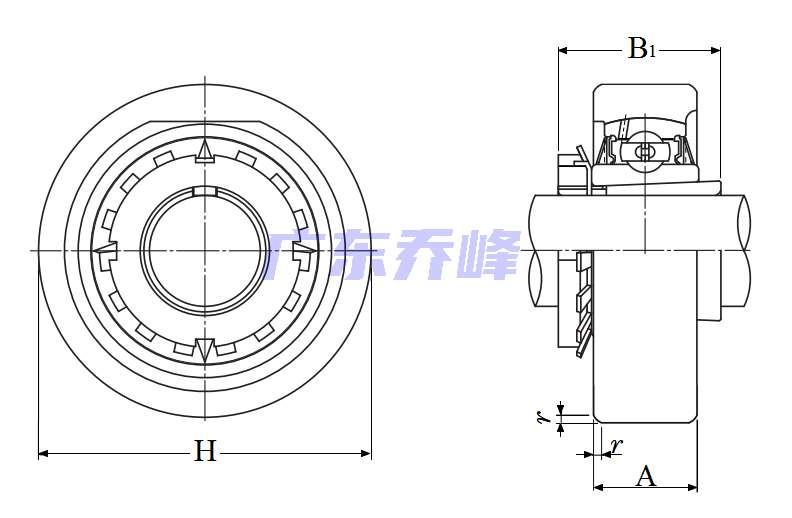

NTN UKC316D1 (when used with HA2316)轴承尺寸图
NTN UKC316D1 (when used with HA2316)轴承同尺寸型号
| UKC316D1 (when used with HA2316) | 详细尺寸，d：68.263mm，h：200.00000mm，b：60.000mm，r：4.000mm |
| 共计找到1条记录 | |
NTN UKC316D1 (when used with HA2316)轴承相关配件/适用型号
| UK316D1 | 详细尺寸，d：80.000mm，dD：170.000mm，c：45.000mm，b：58.000mm |
| HA2316 | 详细尺寸，d：68.263mm，dD：105.000mm，c：17.000mm，r：78.000mm |
