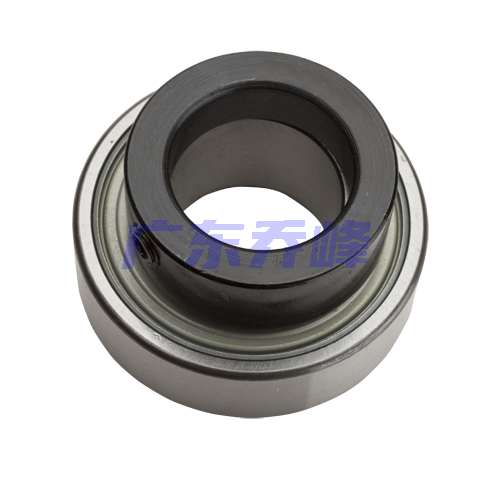

NTN UELS316D1轴承代号说明
U
E
L
S
3
1
6
D
1
UEL：宽内圈，锁圈带抛油环
S：圆柱外圈
3：系列：重型承重
16：内径：80 mm
D1：带油槽油孔，可再润滑
UEL：
宽内圈，锁圈带抛油环
S：
圆柱外圈
3：
系列：重型承重
16：
内径：80 mm
D1：
带油槽油孔，可再润滑
NTN UELS316D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 性能 | 标准 |
| 锁紧装置 | 偏心锁紧套 |
| 润滑方式 | Relubricable |
| 锁紧套型号 | EL316 |
| 基础外圈型号 | 316 |
| 基本额定静载荷 | 19400 lbf 86500 N 86.50 kN |
| 基本额定动载荷 | 27700 lbf 123000 N 123.00 kN |
| 附件 | 双面密封 |
| 重量 | 15.190 lb 6.890 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN UELS316D1轴承尺寸规格
| 带偏心锁紧套的外球面轴承，宽外圈 - 圆柱内径 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 6.6929 in 170.000 mm |
| C | 1.7717 in 45.000 mm |
| B | 3.1890 in 81.000 mm |
| B1 | 4.1890 in 106.400 mm |
| r | 0.0984 in 2.500 mm |
| ds | M16x1.5 |
| G | 0.5000 in 12.700 mm |
| d3 | 4.6850 in 119.000 mm |
| B5 | 1.2520 in 31.800 mm |
| S1 | 2.5945 in 65.900 mm |
| S | 1.5945 in 40.500 mm |
| F | 0.3071 in 7.800 mm |
| r1 | 0.0787 in 2.000 mm |
NTN UELS316D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN UELS316D1轴承（二维剖面图）
NTN UELS316D1轴承尺寸图
