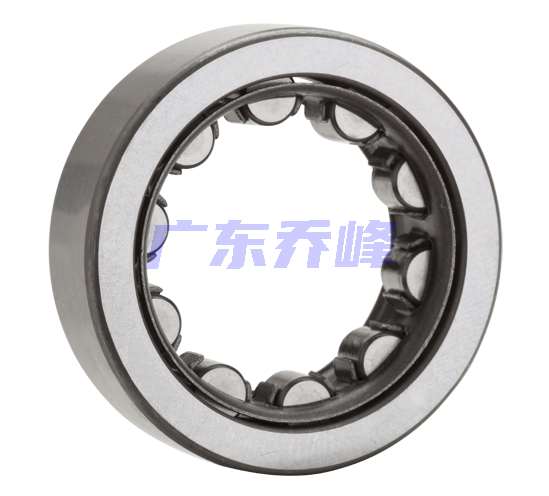

NTN NU2228EG1C3轴承代号说明
N
U
2
2
2
8
E
G
1
C
3
NU：外圈双挡边，内圈无挡边
2：宽度系列：02系列
2：尺寸系列：02系列
28：内径：140 mm
E：内部设计变更，更大的滚子
G1：高强度黄铜保持架，无铆钉，带方孔
C3：C3游隙
NU：
外圈双挡边，内圈无挡边
2：
宽度系列：02系列
2：
尺寸系列：02系列
28：
内径：140 mm
E：
内部设计变更，更大的滚子
G1：
高强度黄铜保持架，无铆钉，带方孔
C3：
C3游隙
NTN NU2228EG1C3轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，机加工黄铜，无铆钉，带方孔 |
| 极限转速-油润滑 | 2500转/分钟 |
| 极限转速-脂润滑 | 2100转/分钟 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 188000 lbf 835000 N 835.00 kN |
| 基本额定动载荷 | 129000 lbf 575000 N 575.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN NU2228EG1C3轴承尺寸规格
| 圆柱滚子轴承 -可分离型，普通内圈，外圈带两个加强筋 - NU型 - 尺寸 | |
| d | 5.5118 in 140.000 mm |
| D | 9.8425 in 250.000 mm |
| B | 2.6772 in 68.000 mm |
| Fw | 6.6535 in 169.000 mm |
| r | 0.1181 in 3.000 mm |
| da min | 6.0236 in 153.000 mm |
| Da max | 9.3307 in 237.000 mm |
| r1as max | 0.0984 in 2.500 mm |
NTN NU2228EG1C3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN NU2228EG1C3轴承（二维剖面图）
NTN NU2228EG1C3轴承尺寸图
