NTN NN3926KD1XC0NAUP轴承代号说明
N
N
3
9
2
6
K
D
1
X
C
0
N
A
U
P
NN：外圈可双向分离，内圈不可分离
39：双列圆柱滚子轴承 39系列
26：内径：130 mm
K：锥孔，锥角 1:12
D1X：带油槽油孔，可再润滑
C0NA：C0游隙范围减小（但平均游隙相同）
UP：超高精度
NN：
外圈可双向分离，内圈不可分离
39：
双列圆柱滚子轴承 39系列
26：
内径：130 mm
K：
锥孔，锥角 1:12
D1X：
带油槽油孔，可再润滑
C0NA：
C0游隙范围减小（但平均游隙相同）
UP：
超高精度
NTN NN3926KD1XC0NAUP轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆锥孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，两片接合式，机加工黄铜 |
| 锥角 | 1:12 |
| 精度 | 特殊精度 |
| 结构 | 双列 |
| 注油孔 | 带注油孔 |
| 径向游隙 | C0NA |
| 基本额定静载荷 | 71000 lbf 315000 N 315.00 kN |
| 基本额定动载荷 | 38000 lbf 169000 N 169.00 kN |
| 附件 | 开式 |
| 重量 | 5.939 lb 2.694 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN NN3926KD1XC0NAUP轴承尺寸规格
| 双列圆柱滚子轴承 - 圆锥孔&注油孔 - NN型 - 尺寸 | |
| d | 5.1181 in 130.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.4567 in 37.000 mm |
| C | 1.4567 in 37.000 mm |
| Ew | 6.6142 in 168.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 5.4331 in 138.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN NN3926KD1XC0NAUP轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

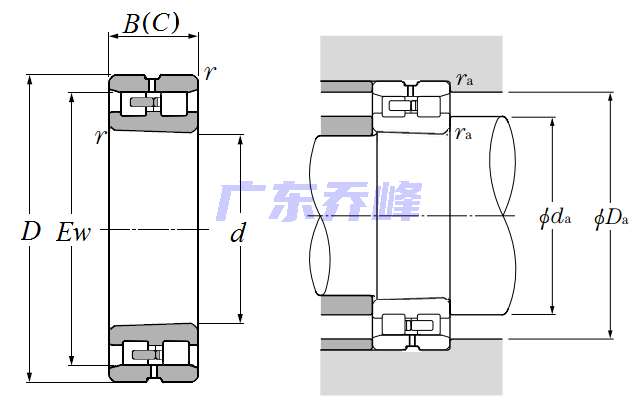

NTN NN3926KD1XC0NAUP轴承（二维剖面图）
NTN NN3926KD1XC0NAUP轴承尺寸图
