NTN MX-W22220EALLKD1C3轴承代号说明
M
X
-
W
2
2
2
2
0
E
A
L
L
K
D
1
C
3
MX-：所有部件均涂有磷酸盐
W：宽系列整体密封调心滚子轴承
2：调心滚子轴承
2：宽度尺寸系列：2系列
2：外径尺寸系列：2系列
20：内径：100 mm
EA：EA型，带压制钢保持架，高载荷
LL：两个带钢垫板的整体式卡带密封件
K：锥孔，锥角 1:12
D1：外圈润滑油槽油孔
C3：C3游隙
MX-：
所有部件均涂有磷酸盐
W：
宽系列整体密封调心滚子轴承
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
2：
外径尺寸系列：2系列
20：
内径：100 mm
EA：
EA型，带压制钢保持架，高载荷
LL：
两个带钢垫板的整体式卡带密封件
K：
锥孔，锥角 1:12
D1：
外圈润滑油槽油孔
C3：
C3游隙
NTN MX-W22220EALLKD1C3轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆锥孔 |
| 材质 | 淬透钢（IR/OR为磷酸盐涂层） |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-脂润滑 | 1500转/分钟 |
| 锥角 | 1:12 |
| 密封圈材质 | 丁腈橡胶 |
| 精度等级 | 公制 |
| 外圈矫正 | 重新润滑 |
| 结构 | 单列 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 111000 lbf 495000 N 495.00 kN |
| 基本额定动载荷 | 106000 lbf 472000 N 472.00 kN |
| 附件 | 双面密封 |
| 重量 | 12.830 lb 5.820 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN MX-W22220EALLKD1C3轴承尺寸规格
| 密封调心滚子轴承 - 圆锥孔 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 2.5394 in 64.500 mm |
| r | 0.0591 in 1.500 mm |
| W0 | 0.4331 in 11.000 mm |
NTN MX-W22220EALLKD1C3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

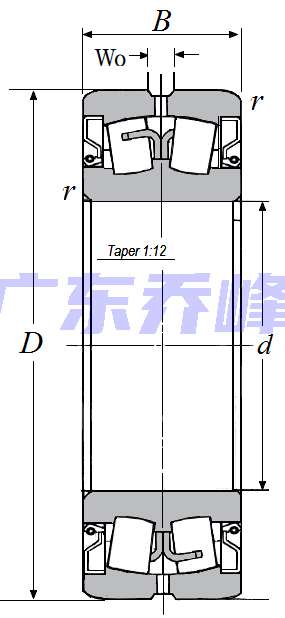

NTN MX-W22220EALLKD1C3轴承（二维剖面图）
NTN MX-W22220EALLKD1C3轴承尺寸图
NTN MX-W22220EALLKD1C3轴承相关配件/适用型号
| SFCW2220-307N1 | 详细尺寸，d：87.313mm，f：330.000mm，c：29.000mm，b：95.000mm，：280.000mm |
| SFCW2220-308N1 | 详细尺寸，d：88.900mm，f：330.000mm，c：29.000mm，b：95.000mm，：280.000mm |
| SFCW2220N1 | 详细尺寸，d：90.000mm，f：330.000mm，c：29.000mm，b：95.000mm，：280.000mm |
| C-SFCW2220-307N1 | 详细尺寸，d：87.313mm，f：330.000mm，c：29.000mm，b：95.000mm，：280.000mm |
| C-SFCW2220-308N1 | 详细尺寸，d：88.900mm，f：330.000mm，c：29.000mm，b：95.000mm，：280.000mm |
| C-SFCW2220N1 | 详细尺寸，d：90.000mm，f：330.000mm，c：29.000mm，b：95.000mm，：280.000mm |
| FSPAW2220-307N1 | 详细尺寸，d：87.313mm，h：114.30000mm，f：380.000mm，b：95.000mm，2b：110.000mm |
| FSPAW2220-308N1 | 详细尺寸，d：88.900mm，h：114.30000mm，f：380.000mm，b：95.000mm，2b：110.000mm |
| FSPAW2220N1 | 详细尺寸，d：90.000mm，h：114.30000mm，f：380.000mm，b：95.000mm，2b：110.000mm |
| SPAW2220-307N1 | 详细尺寸，d：87.313mm，h：114.30000mm，f：380.000mm，b：95.000mm，2b：110.000mm |
| SPAW2220-308N1 | 详细尺寸，d：88.900mm，h：114.30000mm，f：380.000mm，b：95.000mm，2b：110.000mm |
| SPAW2220N1 | 详细尺寸，d：90.000mm，h：114.30000mm，f：380.000mm，b：95.000mm，2b：110.000mm |
| SPW2220-307FN1 | 详细尺寸，d：87.313mm，h：112.00000mm，f：380.000mm，b：95.000mm，2b：110.000mm |
| SPW2220-307N1 | 详细尺寸，d：87.313mm，h：112.00000mm，f：380.000mm，b：95.000mm，2b：110.000mm |
| SPW2220N1 | 详细尺寸，d：90.000mm，h：112.00000mm，f：380.000mm，b：95.000mm，2b：110.000mm |
| C-SPAW2220-307N1 | 详细尺寸，d：87.313mm，h：114.30000mm，f：380.000mm，2b：110.000mm，r：184.988mm |
| C-SPAW2220-308N1 | 详细尺寸，d：88.900mm，h：114.30000mm，f：380.000mm，2b：110.000mm，r：184.988mm |
| C-SPW2220-307N1 | 详细尺寸，d：87.313mm，h：112.00000mm，f：380.000mm，2b：110.000mm，r：185.000mm |
| C-FSPAW2220-307N1 | 详细尺寸，d：87.313mm，h：114.30000mm，f：380.000mm，2b：110.000mm，r：184.988mm |
| C-SPW2220-307FN1 | 详细尺寸，d：87.313mm，h：112.00000mm，f：380.000mm，2b：110.000mm，r：185.000mm |
| C-FSPAW2220-308N1 | 详细尺寸，d：88.900mm，h：114.30000mm，f：380.000mm，2b：110.000mm，r：184.988mm |
| CM-SPAW2220-307N1 | 详细尺寸，d：87.313mm，h：114.30000mm，f：380.000mm，2b：110.000mm，r：175.006mm |
| CM-SPAW2220-308N1 | 详细尺寸，d：88.900mm，h：114.30000mm，f：380.000mm，2b：110.000mm，r：175.006mm |
| CM-FSPAW2220-307N1 | 详细尺寸，d：87.313mm，h：114.30000mm，f：380.000mm，2b：110.000mm，r：175.006mm |
| CM-SPW2220-307N1 | 详细尺寸，d：87.313mm，h：112.00000mm，f：380.000mm，2b：110.000mm，r：175.000mm |
| CM-SPW2220-307FN1 | 详细尺寸，d：87.313mm，h：112.00000mm，f：380.000mm，2b：110.000mm，r：175.000mm |
| CM-FSPAW2220-308N1 | 详细尺寸，d：88.900mm，h：114.30000mm，f：380.000mm，2b：110.000mm，r：175.006mm |
