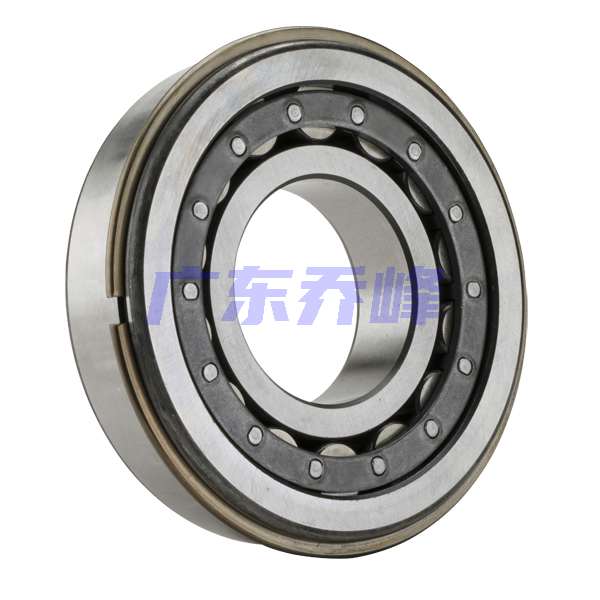

NTN MS1309GEXR轴承代号说明
M
S
1
3
0
9
G
E
X
R
MS：M：NTN BOWER产品，标准公制尺寸系列，S：带一个短挡边的内圈
1：宽度系列：01系列
3：尺寸系列：03系列
09：内径：45 mm
G：外圈带止动环槽
E：外圈双挡边
X：X-Bar复合钢
R：外圈带止动环
MS：
M：NTN BOWER产品，标准公制尺寸系列，S：带一个短挡边的内圈
1：
宽度系列：01系列
3：
尺寸系列：03系列
09：
内径：45 mm
G：
外圈带止动环槽
E：
外圈双挡边
X：
X-Bar复合钢
R：
外圈带止动环
NTN MS1309GEXR轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | X-Bar复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 25400 lbf 113000 N 113.00 kN |
| 基本额定动载荷 | 22900 lbf 102000 N 102.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MS1309GEXR轴承尺寸规格
| 圆柱滚子轴承 -可分离型，短内圈带一个加强筋，外圈带两个加强筋，带止动环 - 尺寸 | |
| B | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| W | 0.9843 in 25.000 mm |
| F | 2.5319 in 64.310 mm |
| H | 3.2079 in 81.480 mm |
| D1 | 3.8110 in 96.800 mm |
| D2 | 4.1929 in 106.500 mm |
| p | 0.1252 in 3.180 mm |
| f | 0.0949 in 2.410 mm |
| R | 0.0799 in 2.030 mm |
| U（普通内外圈） | 2.2008 in 55.900 mm |
| V（加强筋内外圈） | 2.3307 in 59.200 mm |
| X（普通内外圈） | 3.5591 in 90.400 mm |
| Z（加强筋内外圈） | 3.3898 in 86.100 mm |
| r | 0.0598 in 1.520 mm |
NTN MS1309GEXR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

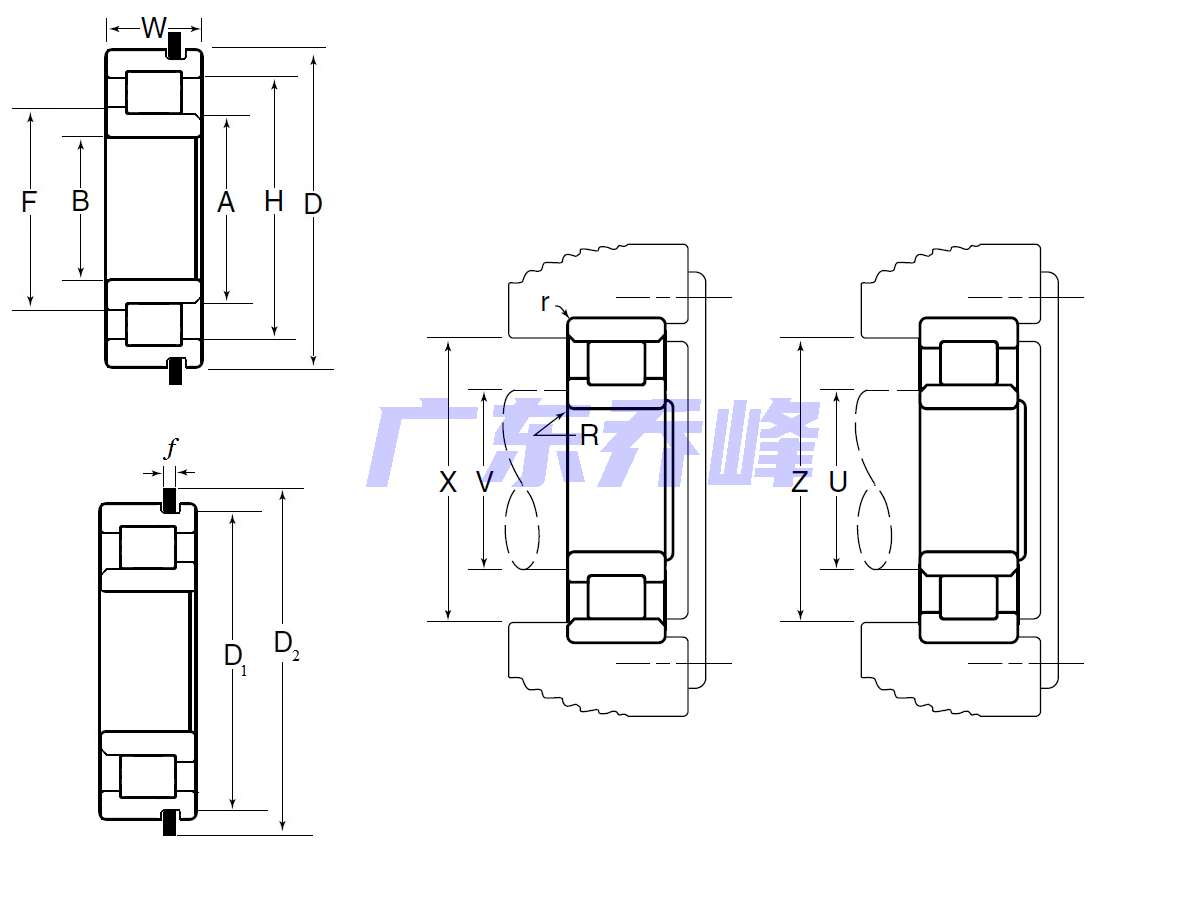

NTN MS1309GEXR轴承（二维剖面图）
NTN MS1309GEXR轴承尺寸图
