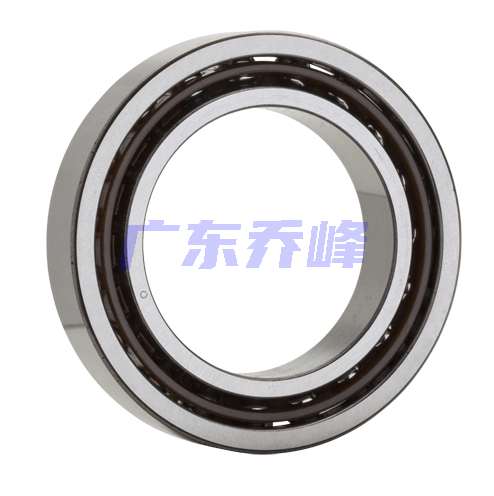

NTN-SNR ML71918CV轴承代号说明
M
L
7
1
9
1
8
C
V
ML：高转速高精度角接触轴承
7：角接触球轴承
19：尺寸系列：19系列
18：内径：90 mm
C：接触角 17º
V：高精度
ML：
高转速高精度角接触轴承
7：
角接触球轴承
19：
尺寸系列：19系列
18：
内径：90 mm
C：
接触角 17º
V：
高精度
NTN-SNR ML71918CV轴承技术规格
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 21000转/分钟 |
| 极限转速-脂润滑 | 13500转/分钟 |
| 结构 | 单列 |
| 基本额定静载荷 | 734 lbf 3250 N 3.25 kN |
| 基本额定动载荷 | 7313 lbf 32500 N 32.50 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR ML71918CV轴承尺寸规格
| 高速单列角接触球轴承，高精度 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.7087 in 18.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接触角 | 17 º |
| a（负荷中心） | 0.9055 in 23.000 mm |
| d2 | 3.8780 in 98.500 mm |
| d3 | 3.9764 in 101.000 mm |
| D1 | 4.5276 in 115.000 mm |
| D4 | 4.6850 in 119.000 mm |
| D5 | 0.0764 in 4.1024 mm |
| E | 1.940 in 104.200 mm |
| 双列宽度 | 1.4173 in 36.000 mm |
| 三列宽度 | 2.1260 in 54.000 mm |
| 四列宽度 | 2.8346 in 72.000 mm |
NTN-SNR ML71918CV轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

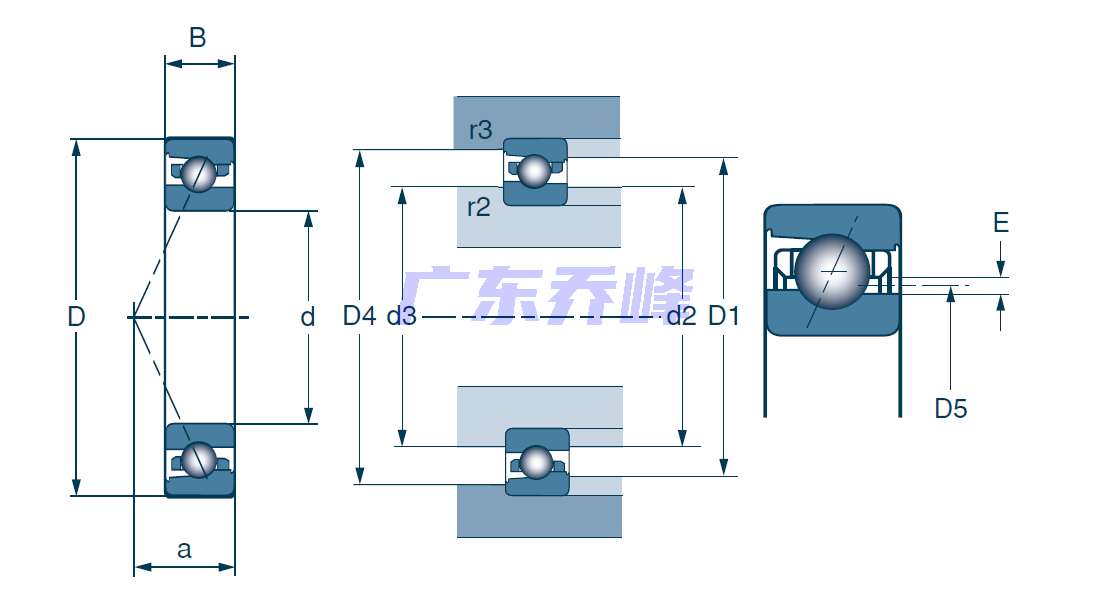

NTN-SNR ML71918CV轴承（二维剖面图）
NTN-SNR ML71918CV轴承尺寸图
