NTN JELPFL201轴承技术规格
| 类型 | 双螺栓法兰式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 偏心锁紧套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | JEL201 |
| 轴承座型号 | PFL203 |
| 壳体铸造型式 | 两片接合式 |
| 端盖类型 | 开式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 2160 lbf 9600 N 9.60 kN |
| 基本额定静载荷 | 1030 lbf 4600 N 4.60 kN |
| 极限转速 | 11000转/分钟 |
| 重量 | 0.700 lb 0.300 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 不可再润滑 |
NTN JELPFL201轴承尺寸规格
| 双螺栓菱形法兰式轴承座单元，冲压钢外壳，带偏心锁紧套，JELPFL型 - 尺寸 | |
| d | 0.4724 in 12.000 mm |
| H | 3.1875 in 81.0 mm |
| L | 2.3125 in 59.0 mm |
| J | 2.5000 in 63.5 mm |
| A | 0.5625 in 14.0 mm |
| A1 | 0.1570 in 4.0 mm |
| N | 0.2812 in 7.1 mm |
| B1 | 1.1260 in 28.600 mm |
| S | 0.2559 in 6.500 mm |
| H1 | 1.9219 in 49.0 mm |
NTN JELPFL201轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN JELPFL201轴承（二维剖面图）
NTN JELPFL201轴承（二维前视图）

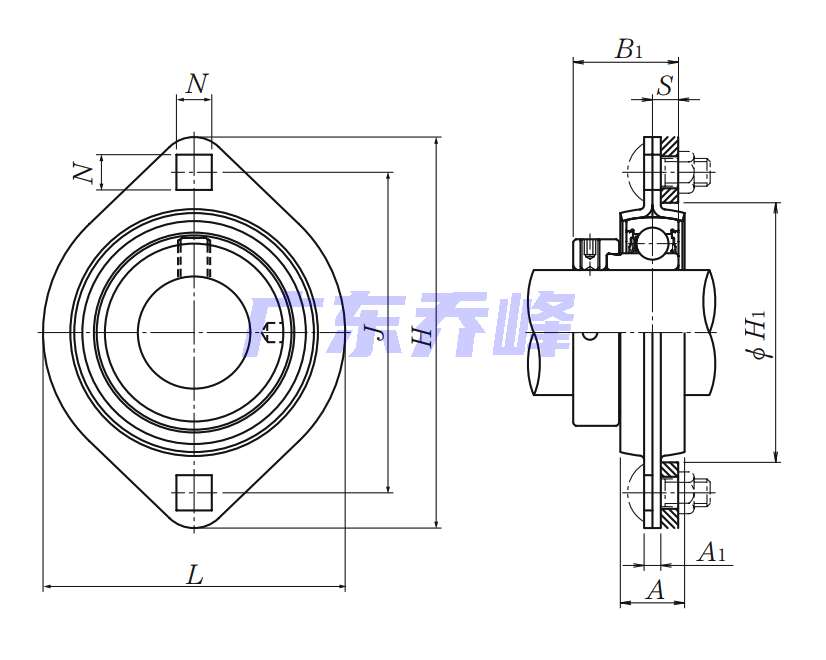

NTN JELPFL201轴承尺寸图
NTN JELPFL201轴承同尺寸型号
| ASPFL201 | 详细尺寸，d：12.000mm，h：81.00000mm，b：14.000mm，j：63.500mm，r：59.000mm |
| AELPFL201 | 详细尺寸，d：12.000mm，h：81.00000mm，b：14.000mm，j：63.500mm，r：59.000mm |
| ASPF201 | 详细尺寸，d：12.000mm，h：81.00000mm，c：4.000mm，b：14.000mm，j：63.500mm |
| AELPF201 | 详细尺寸，d：12.000mm，h：81.00000mm，c：4.000mm，b：14.000mm，j：63.500mm |
| JELPF201 | 详细尺寸，d：12.000mm，h：81.00000mm，c：4.000mm，b：14.000mm，j：63.500mm |
| JELPFL201 | 详细尺寸，d：12.000mm，h：81.00000mm，b：14.000mm，j：63.500mm，r：59.000mm |
| 共计找到6条记录 | |
NTN JELPFL201轴承相关配件/适用型号
| JEL201 | 详细尺寸，d：12.000mm，dD：40.000mm，c：13.000mm，b：28.600mm，r：0.600mm |
