NTN HSB913CDTP2轴承代号说明
H
S
B
9
1
3
C
D
T
P
2
HSB：超高速角接触球轴承.HSB型
9：尺寸系列：19系列
13：内径：65 mm
C：接触角 15º
DT：串联配对， / /
P2：P2级精度
HSB：
超高速角接触球轴承.HSB型
9：
尺寸系列：19系列
13：
内径：65 mm
C：
接触角 15º
DT：
串联配对， / /
P2：
P2级精度
NTN HSB913CDTP2轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 13000转/分钟 |
| 极限转速-脂润滑 | 9400转/分钟 |
| 精度 | ISO Class 2 |
| 结构 | 双列 |
| 基本额定静载荷 | 4800 lbf 21400 N 21.40 kN |
| 基本额定动载荷 | 5200 lbf 23200 N 23.20 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN HSB913CDTP2轴承尺寸规格
| 超高速双联角接触球轴承，串联配对 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.5118 in 13.000 mm |
| 2B | 1.0236 in 26.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 15 º |
| da min | 2.7756 in 70.500 mm |
| Da max | 3.3268 in 84.500 mm |
| ras max | 0.0394 in 1.000 mm |
NTN HSB913CDTP2轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

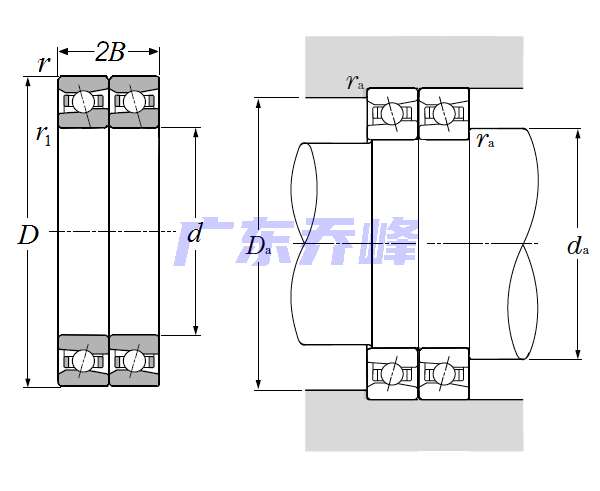

NTN HSB913CDTP2轴承（二维剖面图）
NTN HSB913CDTP2轴承尺寸图
