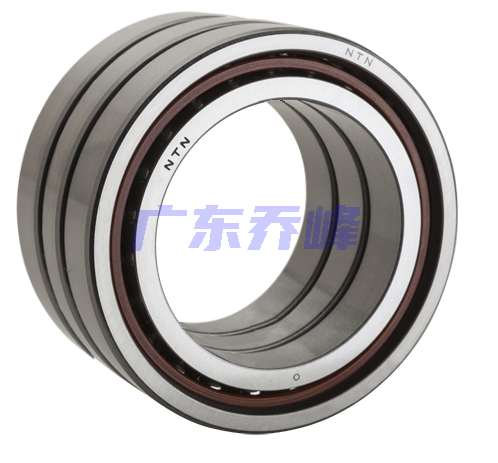

NTN HSB018CT1DBT/GLP4轴承代号说明
H
S
B
0
1
8
C
T
1
D
B
T
/
G
L
P
4
HSB：超高速角接触球轴承.HSB型
0：尺寸系列：10系列
18：内径：90 mm
C：接触角 15º
T1：机加工酚醛树脂保持架
DBT：三列配对 / \ \
/GL：轻微预紧
P4：P4级精度
HSB：
超高速角接触球轴承.HSB型
0：
尺寸系列：10系列
18：
内径：90 mm
C：
接触角 15º
T1：
机加工酚醛树脂保持架
DBT：
三列配对 / \ \
/GL：
轻微预紧
P4：
P4级精度
NTN HSB018CT1DBT/GLP4轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 玻璃纤维增强 |
| 保持架材质 | 尼龙 |
| 滚珠材质 | 钢 |
| 精度 | ISO Class 4 |
| 结构 | 三列 |
| 预紧力 | 轻型 |
| 附件 | 开式 |
| 重量 | 5.434 lb 2.465 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN HSB018CT1DBT/GLP4轴承尺寸规格
| 超高速多列角接触球轴承，背对背配对 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 0.9449 in 24.000 mm |
| 总宽度 | 2.8346 in 72.000 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0394 in 1.000 mm |
| 接触角 | 15 º |
| da min | 3.8780 in 98.500 mm |
| Da max | 5.1772 in 131.500 mm |
| ras max | 0.0591 in 1.500 mm |
NTN HSB018CT1DBT/GLP4轴承尺寸图
