NTN CM-UKP316ED1 (when used with HE2316X)轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定衬套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UK316D1 |
| 轴承座型号 | P316D1 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 一端开式，一端封闭式 |
| 性能 | 重型 |
| 基本额定动载荷 | 27700 lbf 123000 N 123.00 kN |
| 基本额定静载荷 | 19400 lbf 86500 N 86.50 kN |
| 重量 | 46.000 lb 21.000 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN CM-UKP316ED1 (when used with HE2316X)轴承尺寸规格
| 轴承座，带紧定衬套，铸造防尘盖，封闭端盖，UKP型 - 尺寸 | |
| d | 2.7500 in 69.850 mm |
| J | 11.8125 in 300.0 mm |
| L | 15.7500 in 400.0 mm |
| A | 4.3437 in 110.0 mm |
| A5 | 6.0937 in 155.000 mm |
| H | 4.1719 in 106.0 mm |
| H1 | 1.5625 in 40.0 mm |
| H3 | 8.6875 in 221.0 mm |
| L1 | 4.3437 in 110.0 mm |
| N | 1.0625 in 27.0 mm |
| N1 | 1.5625 in 40.0 mm |
| B1 | 3.0710 in 78.000 mm |
| F | 0.4488 in 11.400 mm |
| 注意 | 销售图纸反映的是不带紧定衬套的尺寸，实际上是带的，因此需要注意。如不能很好把握，可直接致电020-81178086咨询我们。 |
NTN CM-UKP316ED1 (when used with HE2316X)轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN CM-UKP316ED1 (when used with HE2316X)轴承（二维剖面图）
NTN CM-UKP316ED1 (when used with HE2316X)轴承（二维前视图）

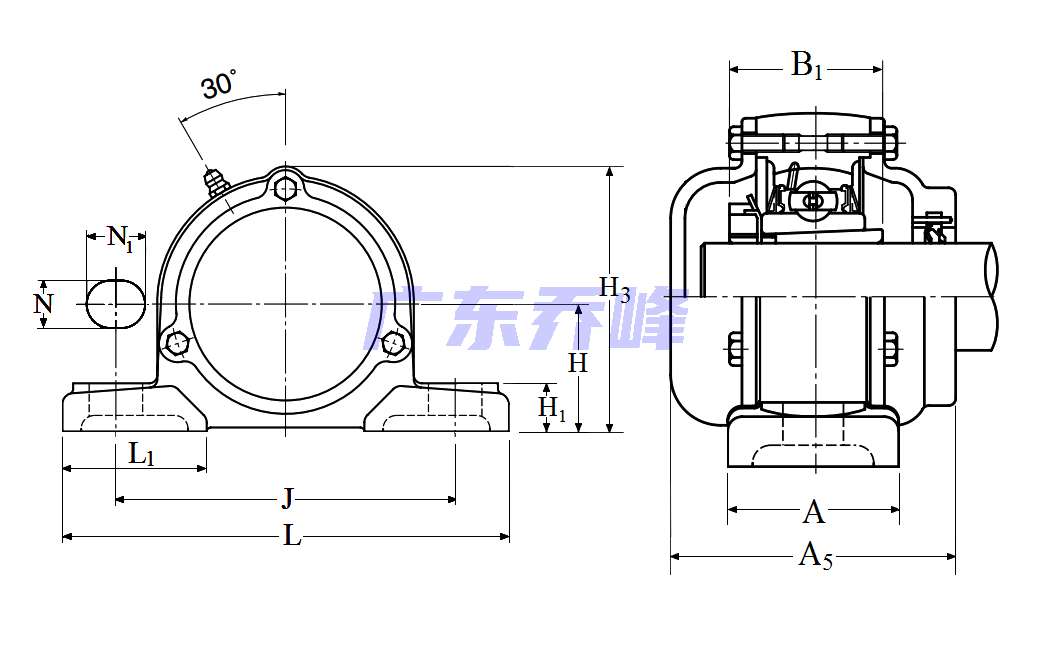

NTN CM-UKP316ED1 (when used with HE2316X)轴承尺寸图
NTN CM-UKP316ED1 (when used with HE2316X)轴承同尺寸型号
| CM-UKP316ED1 (when used with HE2316X) | 详细尺寸，d：69.850mm，j：300.000mm，bi：155.000mm，t：221.000mm，r：400.000mm |
| C-UKP316ED1 (when used with HE2316X) | 详细尺寸，d：69.850mm，j：300.000mm，bi：155.000mm，t：221.000mm，r：400.000mm |
| 共计找到2条记录 | |
NTN CM-UKP316ED1 (when used with HE2316X)轴承相关配件/适用型号
| UK316D1 | 详细尺寸，d：80.000mm，dD：170.000mm，c：45.000mm，b：58.000mm |
