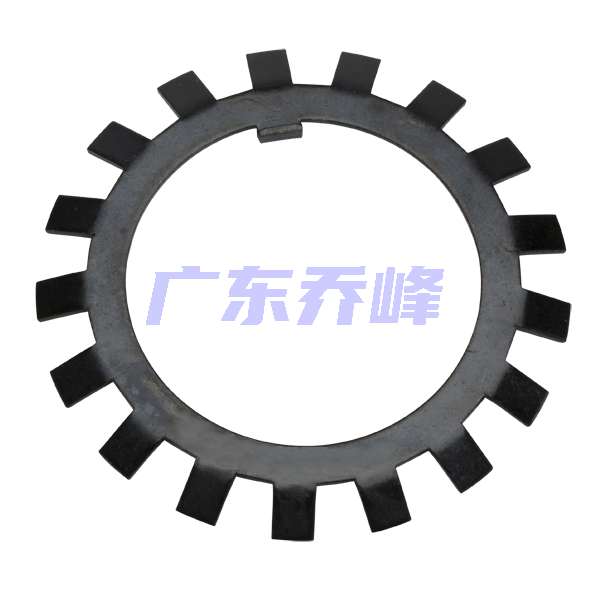

NTN AW15X轴承技术规格
| 类型 | 锁紧垫圈 |
| 材质 | 低碳钢 |
| 重量 | 0.079 lb 0.036 kg |
| 每100片的重量 | 7.848 lb 3.560 kg |
NTN AW15X轴承尺寸规格
| 锁紧垫圈 - 直内凸耳型 - 尺寸 | |
| d5 | 4.0945 in 104.000 mm |
| d3 | 2.9528 in 75.000 mm |
| d4 | 3.5433 in 90.000 mm |
| f | 0.3150 in 8.000 mm |
| 凸耳数量 | 19 |
| f1 | 0.3150 in 8.000 mm |
| M | 2.8150 in 71.500 mm |
| r2 | 0.0472 in 1.200 mm |
| B1 | 0.0591 in 1.500 mm |
NTN AW15X轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN AW15X轴承（二维剖面图）
NTN AW15X轴承（二维右视图）

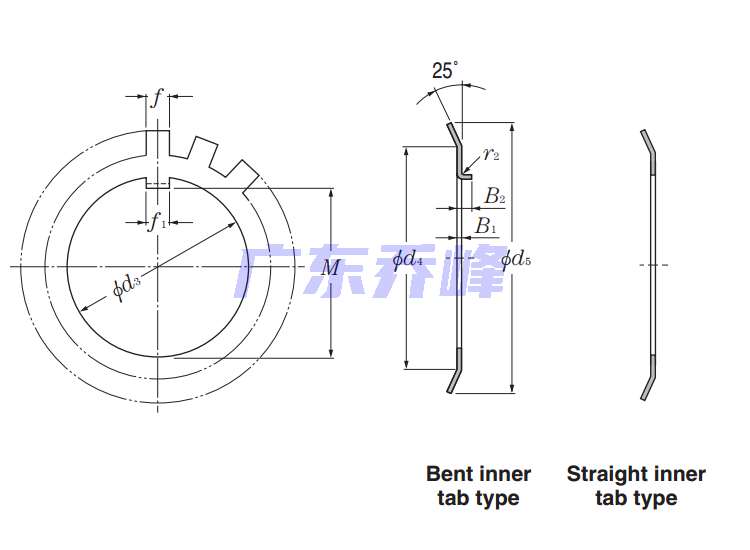

NTN AW15X轴承尺寸图
NTN AW15X轴承同尺寸型号
| AW15 | 详细尺寸，f：8.000mm，j：75.000mm，be：90.000mm，bi：104.000mm，2b：1.500mm |
| AW15X | 详细尺寸，f：8.000mm，j：75.000mm，be：90.000mm，bi：104.000mm，2b：1.500mm |
| 共计找到2条记录 | |
